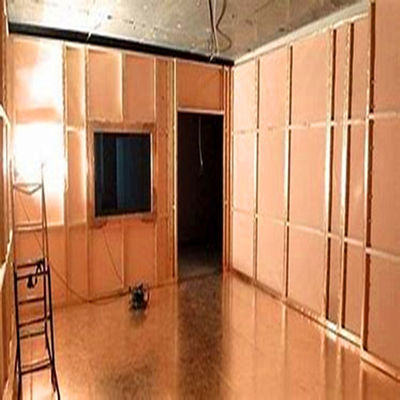

MRI Faraday kafesi
MRT tarama odası Ürün özellikleri:
RF koruma, odaları 2 mm pan tipi galvanizli panel sisteminden inşa ederek oluşturulur.püskürtme galvanize edilmiş ve 150mm'lik bir yay üzerinde özel bağlayıcılar ile monte edilmiş M10Bu bağlayıcılar, uzun ömürlü bir RF koruma zayıflatmasını sağlamak için önceden tanımlanmış bir tork üzerine kurulur.yüksek performanslı bir dikiş dikkatlice monte edilmiştirBu yapı en iyi uygulamalara dayanır ve hem askeri hem de endüstriyel uygulamalar için en yüksek RF koruma performansını sağlar.,kesme veya testere, yeryüzünde hızlı ve temiz bir şekilde kurulmasını sağlar.
MRT tarama odası:
Bu modüler çerçeve yapısı, herhangi bir tasarım kriterine uyabilen elektroplated bakırla sarılmıştır.4 cm (1 3/4 ") yüksek basınçlı dikişler, dikişsiz bir kalkan yüzeyi sunar. İç bağlantı elemanlarının kalkan yüzeyini tasarlandığı için penetre etmeleri gerekmez, bu da kalkanın uzun vadeli ömrünü artırır.
Ürün Özellikleri | ||||
Koruyucu paneller, soğuktan valye edilmiş çelik levhalardan yapılır.plakaların bozulmasını engelleyebilen ve çelik plakaların düzelişini sağlayan. | ||||
Kendini destekleyen çerçeve yapısı bölüm malzemelerinden yapılır. | ||||
Koruyucu kapı isteğe bağlıdır: standart elektromotif kapı (elektromotif / manuel alternatif), tamamen otomatik koruyucu kapı (şifre ile ışık ile etkinleştirilmiş) kaydırıcı kapı.Stainless çelik süsleme kapının yüzeyinde yer almaktadırKapının standart boyutu:0.85x2 (((m). | ||||
Büyük ölçekli asılı kaydırıcı koruyucu kapı, elektromobil kaydırıcı itme kapısı, elektromobil kaydırıcı gaz torbası kapısı, raylı döner kapı. | ||||
Havalandırmalı pencere, boyutu: 300 × 300 mm ile hücresel dalga kılavuzu tipinde tasarlanmıştır. | ||||
Güç filtresi yüksek performanslı ve düşük sızıntılı durumda. | ||||
Telefon, klima, yangın söndürme cihazları, optik fiber ve CAT5 kabloları özel olarak donatılabilir. | ||||
Koruma odasında dekorasyon standart ekipman oda gereksinimlerine göre düzenlenecek. | ||||
Koruma özellikleri (dB) | ||||
| 14kHz | 85dB | ||
100KHz | 100dB | |||
200KHz | 110dB | |||
Uçak dalgası | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
10-20GHz | 100dB | |||
20-40GHz | 80dB | |||
Uygulama Alanı | ||||
EMC testi | ||||
1 numaralı madde | Modül Panel tipi, 2mm/3mm galvanizli çelik levha | |||
Parça 2 | RF Koruma Kapısı, Açık boyutu:1000*2000mm Ya da Özel boyut | |||
3 numaralı madde | Güç Filtreleri 16A/ 32A/50A/63A Ya da özelleştirilmiş parametreler | |||
4 numaralı madde | Bal çekirdekleri Havalandırma panelleri 300x300x25mm 300x600x25mm Ya da Özel boyut | |||
Parça 5 | RF paneli 300*200mm, dalga kılavuzu da dahil Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Ya da Özel boyut | |||
6 numaralı madde | Zemin Anti-statik zemin veya Laminat zemin Ya da özel malzemeler. | |||
7 numaralı madde | köpüklü RF emici Ferrit kiremit Yüksek güç emici | |||
8 numaralı madde | Berilyum bakır Parmaklar | |||
9 numaralı madde | Çelik dalga kılavuzu | |||
Parça 10 | EMI Koruyucu Gasketi |
MRI tarama odası aksesuarları
Aksesuarlar 1 | MRT kapısı 1.2x2.1M |
Aksesuarlar 2 | MR penceresi 0.8x1.2M |
Aksesuarlar 3 | EMI filtre 16A/ 25A/ 30A |
Aksesuarlar 4 | Bakır Bal çekirdeği filtresi 300x300x25mm 300x600x25mm |
Aksesuarlar 5 | Bakır panel Bakır folyo 1380mmx0,105mm |
Aksesuarlar 6 | Bakır dalga kılavuzu |
Aksesuarlar 7 | Bakır bant 25mm genişlik 50M/rol 50mm genişlik 50M/rol |
Aksesuarlar 8 | Bakır yün 2.5KGS/rol |
Aksesuarlar 9 | Berilyum bakır parmaklar |
