Vurgulamak
RF Koruyucu Oda Odası
,faraday kafesi rf testi
,faraday kafesi rf korumalı muhafaza
-
Tipuzaktan kumanda filtresi
-
Transfer FonksiyonuDüşük geçiş
-
Paket TipiYüzeye montaj
-
Nominal merkez frekansı50HZ
-
3db bant genişliği10m
-
ekleme kaybı100dB
-
giriş empedansı50ohm
-
Durdurma bandı zayıflaması100dB
-
Güç kaynağıtek fazlı üç fazlı veya dc
-
kullanımemc testi
-
Oda boyutuözelleştirilmiş
-
Kapı Boyutuözelleştirilmiş
-
Panel2mm/3mm çelik panel
-
zayıflama14KHz-40GHz >=100dB
-
PaketlemeAHŞAP KASA
-
Teslimat süresiemc testi için 2-3 hafta Elektromanyetik koruyucu RF odası
-
LimanŞanghay
-
Marka adıhaozhuo
-
SertifikaCE RoHS
-
Model numarasıH
-
Min sipariş miktarı>=1 Setler
-
Fiyat$10,000.00
-
Ambalaj bilgileriAHŞAP KASA
-
Yetenek teminiAyda 1 Takım/Takım

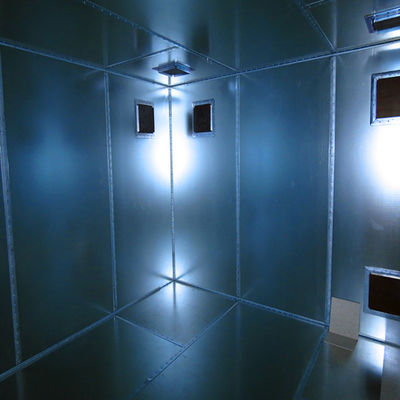

Modüler RF Koruma Odası Odası Faraday Kafesi Rf Korumalı Muhafaza
EMC RF koruyucu test odası odası
Modüler Korumalı Odalar veya Modüler Faraday Kafesleri, neredeyse sınırsız boyut ve konfigürasyon seçeneklerine izin veren ve maksimum ekranlama performansı ve korozyon direnci sağlayan prefabrik, 2 mm kalınlığında, galvanizli çelik sac paneller kullanılarak inşa edilmiştir.Paneller cıvatalar kullanılarak birleştirilir ve her bir bağlantının arasına elektriksel olarak iletken ağ conta yerleştirilir.
Korumalı bir oda ne zaman gereklidir?
· Laboratuvarınız geniş spektrumlu bir emitöre (yani 400 Hz'nin altında birden fazla frekans ileten ekipman), radyo kulesine, cep telefonu vericisine veya diğer geniş alan jeneratörlerine yakınsa, korumalı bir oda düşünmelisiniz.
· Araştırmanız gama bandındaysa ve ana güç gürültüsünü gidermek için 60/50Hz notch filtresi kullanmak istemiyorsanız, korumalı bir oda düşünebilirsiniz.İlk önce şebeke gücü gürültüsünü en aza indirmek için yukarıdaki adımları uygulamanızı öneririz.Bu ihtiyaçlarınız için yeterli değilse, korumalı bir oda yardımcı olabilir.
| Ürün Özellikleri | ||||
| Koruyucu paneller, kalıplanmış soğuk haddelenmiş çelik plakalardan yapılmıştır.Birleştirilirler ve CO2 koruması ile kaynaklanırlar, bu da plakaların bozulmasını önleyebilir ve çelik plakaların tesviyesini sağlayabilir. | ||||
| Kendinden destekli çerçeve konstrüksiyonu, kesit malzemelerinden yapılmıştır. | ||||
| Koruyucu kapı isteğe bağlıdır: standart elektromotorlu kapı (elektromotorlu / manuel alternatif), tam otomatik koruyucu kapı (parola ile ışıkla etkinleştirilen) sürgülü kapı.Kapı yüzeyinde alt kaplama paslanmaz çelik dekor bulunmaktadır.Kapının standart ölçüsü:0.85×2(m)'dir. | ||||
| Büyük ölçekli asma sürgülü koruma kapısı, elektromotor sürgülü itmeli kapı, elektromotor sürgülü gaz torbası kapısı, paletli döner kapı. | ||||
| Havalandırmalı pencere, 300×300(mm) boyutunda hücresel dalga kılavuzu tipinde tasarlanmıştır. | ||||
| Güç filtresi, yüksek performanslı ve düşük kaçak durumundadır. | ||||
| Telefon, klima, yangın söndürme cihazları, fiber optik ve CAT5 kablolar isteğe göre donatılabilir. | ||||
| Standart ekipman odası gereksinimlerine göre perdeleme odasında dekorasyon düzenlenecektir. | ||||
| Ekranlama Özellikleri (dB) | ||||
| 14kHz | 85dB | ||
| 100KHz | 100dB | |||
| 200KHz | 110dB | |||
| Düzlem dalga | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
| 10-20GHz | 100dB | |||
| 20-40GHz | 80dB | |||
| Uygulama Kapsamı | ||||
| EMC testi | ||||
| Öğeler 1 | Modül Panel tipi, 2mm/3mm galvaniz sac | |||
| Öğeler 2 | RF Koruyucu Kapı, Açık boyut: 1000*2000mm Veya Özelleştirilmiş boyut | |||
| Öğeler 3 | Güç Filtreleri 16A/ 32A/50A/63A Veya Özelleştirilmiş parametre | |||
| Madde 4 | Petek Havalandırma panelleri 300x300x25mm 300x600x25mm Veya Özelleştirilmiş boyut | |||
| Öğeler 5 | RF Paneli 300*200mm, dalga kılavuzu dahil Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Veya Özelleştirilmiş boyut | |||
| Öğeler 6 | Zemin Antistatik zemin veya Laminat parke Veya özelleştirilmiş malzemeler | |||
| Öğeler 7 | Köpük RF emici ferrit kiremit Yüksek güçlü emici | |||
| Öğeler 8 | Berilyum bakır Parmaklar | |||
| Öğeler 9 | Çelik dalga kılavuzu | |||
| Öğeler 10 | EMI Koruyucu Conta | |||
| RF Yankısız oda Ekranlama Özellikleri (dB) | ||
| 14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| Düzlem dalga | 50-103MHz | 120dB |
| 1-10GHz | 110dB |
| 10-20GHz | 100dB | |
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
