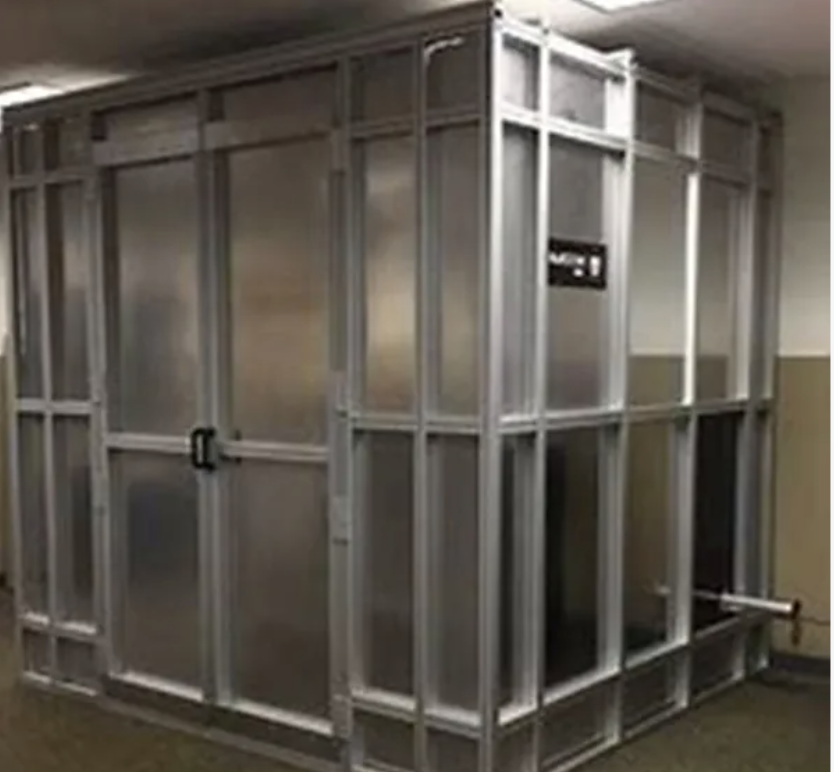

3 metrelik tamamen otomatik EMC test odası
Bu 3 metrelik tamamen otomatik EMC test odası, radyasyon emisyonları ve bağışıklık testleri için modüler RF kalkanını, üst düzey ferrit fayansları ve hibrit emiciyle birleştirir.EN 50147-2 uyarınca tasarlanmıştırANSI C63.4, EN55022, EN61000-4-3 ve CISPR standartları, ev içi EMC uyumluluk testleri için anahtar teslim bir çözüm sunar.
Oda Yapısı
- İşındırılmış emisyon ve bağışıklık ölçümleri için 3 metrelik test mesafesi
- Tüm yüzeylerde ferrit fayansları emici (600x600mm) ile tam anekoik konfigürasyon
- Yüksek frekans performansı için hibrit piramit köpük emici
- Boltlu montajlı modüler 2 mm galvanizli çelik koruma panelleri
- Tamamen otomatik anten direği ve konumlandırma denetleyicisi ile çevirme masası sistemi
- Uzak test izleme için entegre CCTV kamera sistemi
Koruma Performansı
| Frekans aralığı |
Zayıflama |
| 14KHz (Manyetik Alan) |
75dB |
| 100KHz |
100dB |
| 200KHz |
110dB |
| 50-103MHz (Yatay Dalga) |
120dB |
| 1-10GHz (mikrodalga) |
110dB |
| 10-18GHz |
100dB |
Standart Aksesuarlar

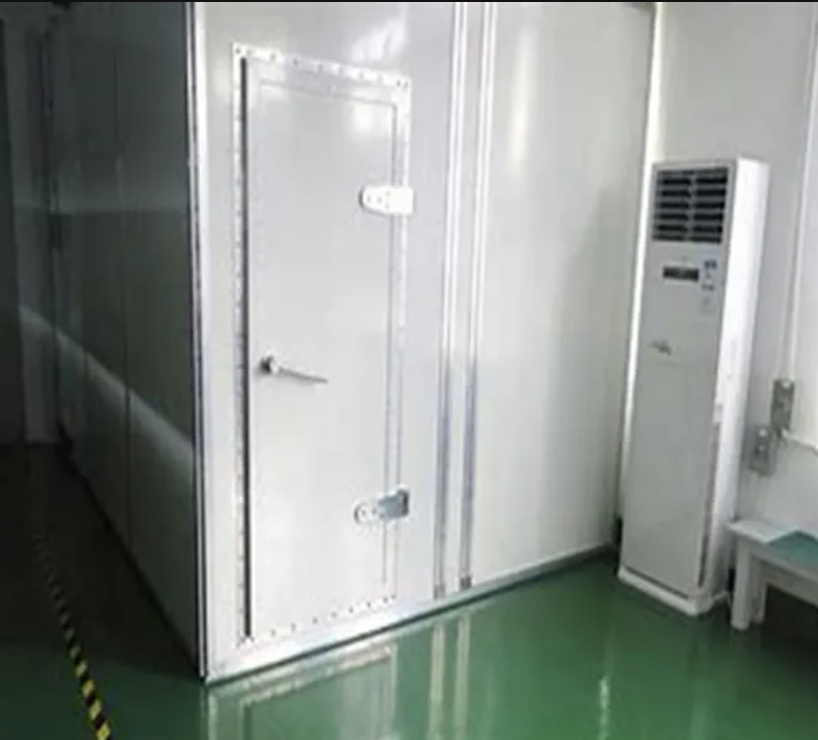

- RF koruma kapısı (1.2x2.1m) berilium bakır parmak temasları ile
- Düşük sızıntı tasarımı olan elektrik hattı filtreleri (16A/32A/63A)
- Bal kovanı havalandırma panelleri (300x300mm ve 300x600mm)
- N-tip, BNC ve SMA bağlantıları olan RF yama paneli
- Veri bağlantısı için fiber optik dalga kılavuzu
- Anti-statik yükseltilmiş zemin sistemi
- EMI filtreleme ile LED aydınlatma sistemi
- Filtreli AC ve DC prizleri olan EUT güç dağıtımı
Tam kurulum, kalibrasyon ve yerinde eğitim sağlandı. Oda boyutları ve özelleştirmeleri için bizimle iletişime geçin.
