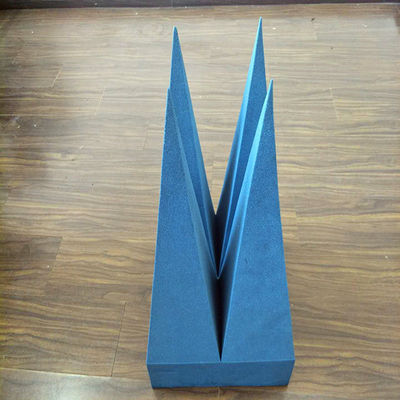

rf Anekoik oda için piramidal köpük emici
Piramidal köpük emici, 100MHz ila 40GHz frekans aralığında kullanılabilir. En düşük kullanılabilir frekansı belirleyen faktör köpük piramitinin fiziksel boyutudur.Piramit ne kadar büyükseBüyük piramidal köpük kullanıldığında anekoik bir kabinde tüketilen hacim nedeniyle, çalışma sıklığı daha düşüktür.Ferrit Taşları genellikle değerli alanı kaybetmeden 30MHz'ye kadar anekoik performansı genişletmek için daha küçük Piramidal köpük emici ile örtülür.Karbonla yüklü (ve yangın önleyici) poliüretan köpüğü çeşitli boyutlarda temin edilebilir.
RF köpük emici türleri
· Mikromave emici kauçuk levha
· Karbon bazlı köpüklü mikrodalga emici
· Bal çekirdeği ve yüksek güçlü mikrodalga emici
· Mikrodalga emici püskürtülebilir
· Sert ve atılabilir mikrodalga emici
TYPE | BASE BÖLÜMÜ | Piramit sayısı | Ağırlık | Toplam Yükseklik | BASE HEIGHT | Piramit Yüksekliği |
PYRAMIDAL Genişlik |
HZ-30 | 500*500 | 36*36 | 1.1 | 30 | 15 | 15 | 14 |
HZ-50 | 500*500 | 20*20 | 1.8 | 50 | 20 | 30 | 25 |
HZ-70 | 500*500 | 20*20 | 2.5 | 70 | 20 | 50 | 25 |
HZ-100 | 500*500 | 13*13 | 3.3 | 100 | 25 | 75 | 38 |
HZ-150 | 500*500 | 9*9 | 4.8 | 150 | 30 | 120 | 56 |
HZ-200 | 500*500 | 7*7 | 6.3 | 200 | 40 | 160 | 71 |
HZ-300 | 500*500 | 5*5 | 9 | 300 | 60 | 240 | 100 |
HZ-400 | 500*500 | 4*4 | 12 | 400 | 70 | 330 | 125 |
HZ-500 | 500*500 | 3*3 | 15 | 500 | 80 | 420 | 167 |
HZ-600 | 400*400 | 2*2 | 18 | 600 | 90 | 510 | 200 |
HZ-700 | 250*500 | 1*2 | 21 | 700 | 100 | 600 | 250 |
HZ-800 | 250*500 | 1*2 | 24 | 800 | 100 | 700 | 250 |
HZ-1000 | 334*334 | 1*1 | 30 | 1000 | 150 | 850 | 3 |
TYPE | Yükseklik | YANLIŞMA | ||||||||
40 | 15 | 10 | 3 | 1.5 | 0.5 | 0.3 | 0.2 | 0.15 | ||
HZ-100 | 100 | 50 | 45 | 40 | 30 | 20 | ||||
HZ-150 | 150 | 50 | 50 | 45 | 33 | 25 | ||||
HZ-200 | 200 | 50 | 50 | 50 | 37 | 30 | 17 | |||
HZ-300 | 300 | 50 | 50 | 50 | 40 | 33 | 20 | |||
HZ-400 | 400 | 50 | 50 | 50 | 45 | 40 | 25 | 17 | ||
HZ-500 | 500 | 50 | 50 | 50 | 45 | 40 | 30 | 20 | 17 | |
HZ-600 | 600 | 50 | 50 | 50 | 50 | 40 | 30 | 25 | 20 | |
HZ-700 | 700 | 50 | 50 | 50 | 50 | 43 | 35 | 30 | 20 | 17 |
HZ-800 | 800 | 50 | 50 | 50 | 50 | 45 | 36 | 30 | 20 | 17 |
HZ-1000 | 1000 | 50 | 50 | 50 | 50 | 45 | 38 | 35 | 25 | 20 |
RF köpük emici Temel Bilgi
· Temel boyutu: 500 * 500mm, özel kabul edilebilir
· Standart yükseklik: 30,50,100,150,200,300,400,500,700,8001000 mm.
RF köpük emici özellikleri
· Anekoik odalar için geleneksel malzeme
· Geniş bir frekans aralığında olağanüstü emicilik
· Esnek
