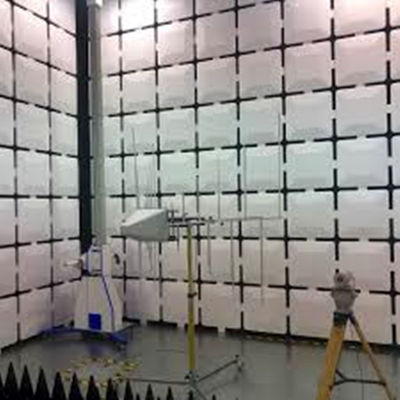

40GHz'e kadar Yüksek Performanslı EMC Test Odası
İsteğe bağlı olarak, RF koruma odaları alçı levha duvarları ve asılı bir tavanla kaplanabilir.Kalkan odasının zemini bir vinil üstü kapı eşiğine akış ile ahşap kullanarak inşa edilebilirKontrol odasında veya veri merkezinde, kat, kolay kablo yönlendirmesini sağlamak için yükseltilmiş bir bilgisayar katı olarak inşa edilebilir.Yükseltilmiş bilgisayar zemini, en az 500 kg/m2 ortalama zemin yüküne dayanabilmesi için ayarlanabilir tabanlara standart anti-statik zemin kiremitleri kullanılarak inşa edilmiştir.Yükseltilmiş bir bilgisayar zemin sistemi, oda bir zemin çukurunun içine inşa edildiğinde kontrol veya amplifikatör odasına akıcı ve eşiğiz bir giriş sağlar.
Ne zaman kalkanlı bir odaya ihtiyacınız olur?
· Laboratuvarınız geniş spektrumlu bir yayıcıya (yani 400Hz'in altındaki birden fazla frekansı ileten ekipman), radyo kulesi, cep telefonu verici veya diğer büyük alan jeneratörlerine yakın ise,O zaman kalkanlı bir odayı düşünmelisin..
· Araştırmalarınız gama bandında ise ve şebeke güç gürültüsünü gidermek için 60/50Hz not filtresini kullanmak istemiyorsanız, kalınlaştırılmış bir odayı düşünebilirsiniz.Öncelikle ağ güç gürültüsünü en aza indirmek için yukarıdaki adımları atmanızı öneririzEğer bu ihtiyaçlarınız için yeterli değilse, o zaman kalkanlı bir oda yardımcı olabilir.
| Ürün Özellikleri | ||||
| Koruyucu paneller, soğuktan valye edilmiş çelik levhalardan yapılır.plakaların bozulmasını engelleyebilen ve çelik plakaların düzelişini sağlayan. | ||||
| Kendini destekleyen çerçeve yapısı bölüm malzemelerinden yapılır. | ||||
| Koruyucu kapı isteğe bağlıdır: standart elektromotif kapı (elektromotif / manuel alternatif), tamamen otomatik koruyucu kapı (şifre ile ışık ile etkinleştirilmiş) kaydırıcı kapı.Stainless çelik süsleme kapının yüzeyinde yer almaktadırKapının standart boyutu:0.85x2 (((m). | ||||
| Büyük ölçekli asılı kaydırıcı koruyucu kapı, elektromobil kaydırıcı itme kapısı, elektromobil kaydırıcı gaz torbası kapısı, raylı döner kapı. | ||||
| Havalandırmalı pencere, boyutu: 300 × 300 mm ile hücresel dalga kılavuzu tipinde tasarlanmıştır. | ||||
| Güç filtresi yüksek performanslı ve düşük sızıntılı durumda. | ||||
| Telefon, klima, yangın söndürme cihazları, optik fiber ve CAT5 kabloları özel olarak donatılabilir. | ||||
| Koruma odasında dekorasyon standart ekipman oda gereksinimlerine göre düzenlenecek. | ||||
| Koruma özellikleri (dB) | ||||
| 14kHz | 85dB | ||
| 100KHz | 100dB | |||
| 200KHz | 110dB | |||
| Uçak dalgası | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
| 10-20GHz | 100dB | |||
| 20-40GHz | 80dB | |||
| Uygulama Alanı | ||||
| EMC testi | ||||
| 1 numaralı madde | Modül Panel tipi, 2mm/3mm galvanizli çelik levha | |||
| Parça 2 | RF Koruma Kapısı, Açık boyutu:1000*2000mm Ya da Özel boyut | |||
| 3 numaralı madde | Güç Filtreleri 16A/ 32A/50A/63A Ya da özelleştirilmiş parametreler | |||
| 4 numaralı madde | Bal çekirdekleri Havalandırma panelleri 300x300x25mm 300x600x25mm Ya da Özel boyut | |||
| Parça 5 | RF paneli 300*200mm, dalga kılavuzu da dahil Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Ya da Özel boyut | |||
| 6 numaralı madde | Zemin Anti-statik zemin veya Laminat zemin Ya da özel malzemeler. | |||
| 7 numaralı madde | köpüklü RF emici Ferrit kiremit Yüksek güç emici | |||
| 8 numaralı madde | Berilyum bakır Parmaklar | |||
| 9 numaralı madde | Çelik dalga kılavuzu | |||
| Parça 10 | EMI Koruyucu Gasketi | |||
| RF Anekoik oda koruma özellikleri (dB) | ||
| 14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| Uçak dalgası | 50-103MHz | 120dB |
| 1-10GHz | 110dB |
| 10-20GHz | 100dB | |
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
