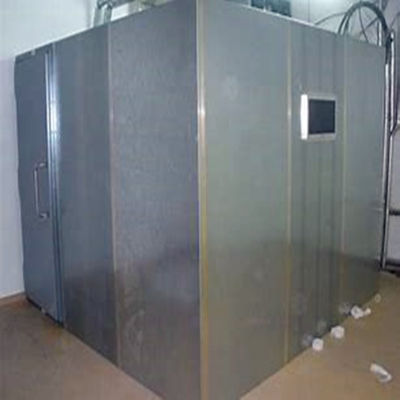

emc RF ekranlama test odası için 100dB'den fazla 14KHz-40GHz
RF gürültüsüz ortamlar ve RF gürültüsünün tutulması, EMC/EMI testi, güvenlik, güvenlik ve mevzuata uygunluk dahil olmak üzere birçok uygulama için önemlidir.Dünya çapında hastanelere, devlet kurumlarına, veri merkezlerine, test laboratuvarlarına ve özel kuruluşlara sağlanan binlerce korumalı oda ve yankısız oda ile gerekli uzmanlığa ve yeteneklere sahip olduğumuzdan emin olabilirsiniz.
Korumalı bir oda ne zaman gereklidir?
· Laboratuvarınız geniş spektrumlu bir emitöre (yani 400 Hz'nin altında birden fazla frekans ileten ekipman), radyo kulesine, cep telefonu vericisine veya diğer geniş alan jeneratörlerine yakınsa, korumalı bir oda düşünmelisiniz.
· Araştırmanız gama bandındaysa ve ana güç gürültüsünü gidermek için 60/50Hz notch filtresi kullanmak istemiyorsanız, korumalı bir oda düşünebilirsiniz.İlk önce şebeke gücü gürültüsünü en aza indirmek için yukarıdaki adımları uygulamanızı öneririz.Bu ihtiyaçlarınız için yeterli değilse, korumalı bir oda yardımcı olabilir.
Ürün Özellikleri | ||||
Koruyucu paneller, kalıplanmış soğuk haddelenmiş çelik plakalardan yapılmıştır.Birleştirilirler ve CO2 koruması ile kaynaklanırlar, bu da plakaların bozulmasını önleyebilir ve çelik plakaların tesviyesini sağlayabilir. | ||||
Kendinden destekli çerçeve konstrüksiyonu, kesit malzemelerinden yapılmıştır. | ||||
Koruyucu kapı isteğe bağlıdır: standart elektromotorlu kapı (elektromotorlu / manuel alternatif), tam otomatik koruyucu kapı (parola ile ışıkla etkinleştirilen) sürgülü kapı.Kapı yüzeyinde alt kaplama paslanmaz çelik dekor bulunmaktadır.Kapının standart ölçüsü:0.85×2(m)'dir. | ||||
Büyük ölçekli asma sürgülü koruma kapısı, elektromotor sürgülü itmeli kapı, elektromotor sürgülü gaz torbası kapısı, paletli döner kapı. | ||||
Havalandırmalı pencere, 300×300(mm) boyutunda hücresel dalga kılavuzu tipinde tasarlanmıştır. | ||||
Güç filtresi, yüksek performanslı ve düşük kaçak durumundadır. | ||||
Telefon, klima, yangın söndürme cihazları, fiber optik ve CAT5 kablolar isteğe göre donatılabilir. | ||||
Standart ekipman odası gereksinimlerine göre perdeleme odasında dekorasyon düzenlenecektir. | ||||
Ekranlama Özellikleri (dB) | ||||
| 14kHz | 85dB | ||
100KHz | 100dB | |||
200KHz | 110dB | |||
Düzlem dalga | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
10-20GHz | 100dB | |||
20-40GHz | 80dB | |||
Uygulama Kapsamı | ||||
EMC testi | ||||
Öğeler 1 | Modül Panel tipi, 2mm/3mm galvaniz sac | |||
Öğeler 2 | RF Koruyucu Kapı, Açık boyut: 1000*2000mm Veya Özelleştirilmiş boyut | |||
Öğeler 3 | Güç Filtreleri 16A/ 32A/50A/63A Veya Özelleştirilmiş parametre | |||
Madde 4 | Petek Havalandırma panelleri 300x300x25mm 300x600x25mm Veya Özelleştirilmiş boyut | |||
Öğeler 5 | RF Paneli 300*200mm, dalga kılavuzu dahil Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Veya Özelleştirilmiş boyut | |||
Öğeler 6 | Zemin Antistatik zemin veya Laminat parke Veya özelleştirilmiş malzemeler | |||
Öğeler 7 | Köpük RF emici ferrit kiremit Yüksek güçlü emici | |||
Öğeler 8 | Berilyum bakır Parmaklar | |||
Öğeler 9 | Çelik dalga kılavuzu | |||
Öğeler 10 | EMI Koruyucu Conta |
RF Yankısız oda Ekranlama Özellikleri (dB) | ||
| 14kHz | 75dB |
100KHz | 100dB | |
200KHz | 110dB | |
Düzlem dalga | 50-103MHz | 120dB |
| 1-10GHz | 110dB |
10-20GHz | 100dB |
