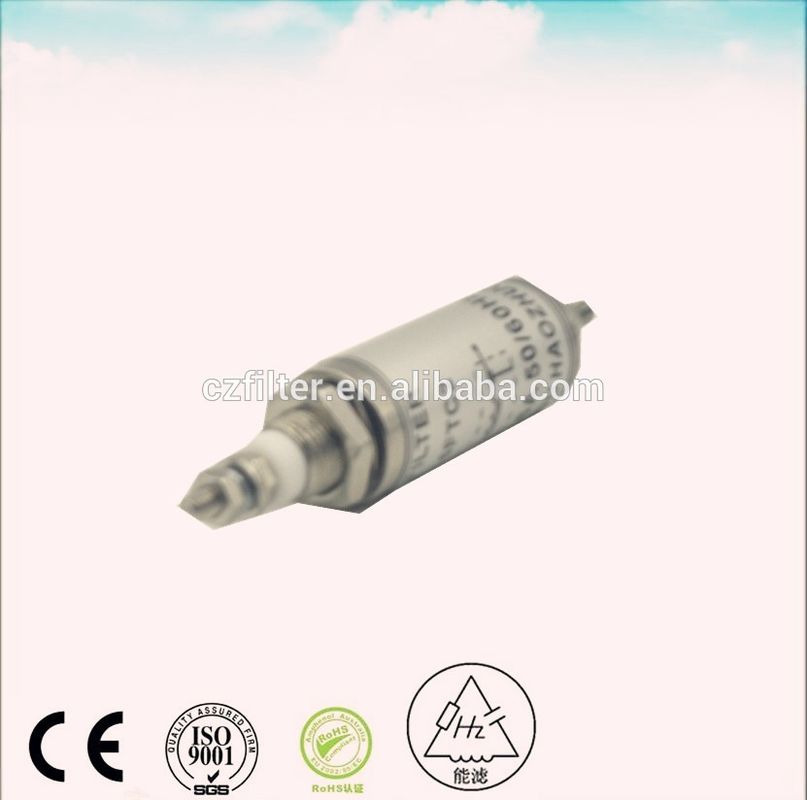

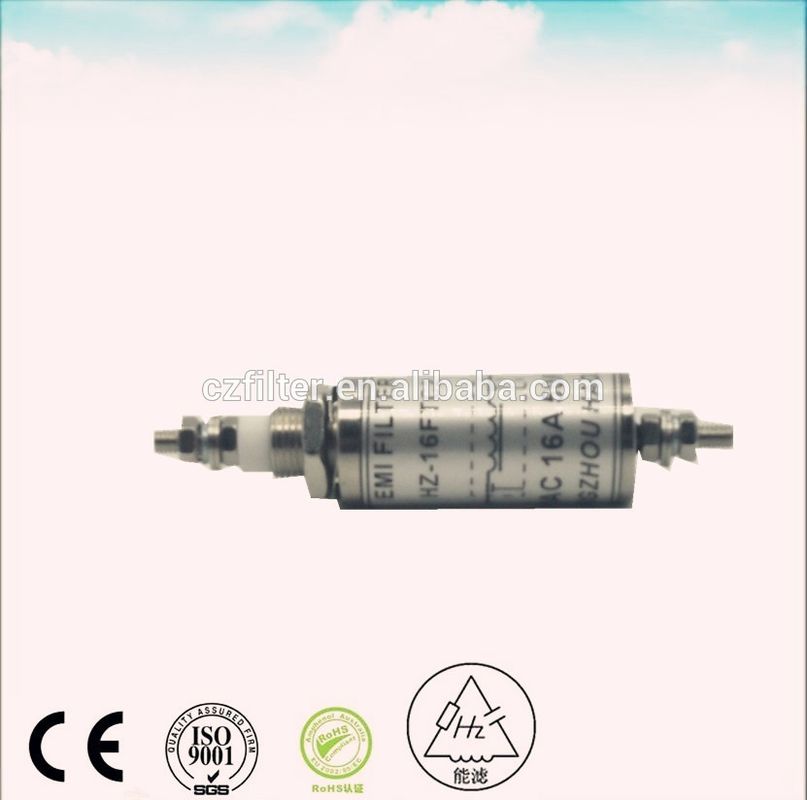

250VAC 16A 25A Kapasitör EMI Besleme Filtresi Parazit Önleyici Filtre RF Kalkan Odası ve EMC Anekoik Oda
-
Vurgulamak
16a emi filtresi
,Kapasitör Geçişli Emi Filtresi
,emi filtresi 16amp
-
TipEMI Filtresi
-
Aktarım İşleviDüşük Geçiş
-
Paket TipiGeçiş Deliği
-
Nominal Merkez Frekansı50/60 Hz
-
3dB Bant Genişliği4k
-
Ekleme Kaybı100db
-
Giriş Empedansı50ohm
-
Durdurma Bandı Zayıflaması70-100dB
-
Nominal Gerilim250VAC
-
Nominal Akım16A
-
HAT SAYISI1
-
BaşvuruRF koruyucu
-
Test Gerilimi1000VDC
-
Rezolüsiyon direnci1000M ohm @ 500VDC
-
ekranlama etkili100dB @ 14K-10GHz
-
LimanChangzhou, Şangay, Hangzhou veya diğerleri
-
Menşe yeriJiangsu, Çin
-
Marka adıNenglv
-
SertifikaCE RoHS
-
Model numarasıHZ-16FTC2
-
Min sipariş miktarı50 - 299 Adet
-
Fiyat$25.00
-
Ambalaj bilgileriBir kutuda 100 adet ve brüt ağırlık yaklaşık 10 Kg
-
Yetenek teminiHaftada 1000 Adet/Adet
250VAC 16A 25A Kapasitör EMI Besleme Filtresi Parazit Önleyici Filtre RF Kalkan Odası ve EMC Anekoik Oda
anechoic oda için 250VAC 16A geçişli emi filtresi
Teknik Özellikler
- Anma gerilimi:250VAC/600VDC
- Anma akımı: 1A-300A
- Çalışma frekansı: 50/60Hz
- Sıcaklık aralığı: 40/085/56
|
Ürün adı
|
EMI filtresi
|
|
Çalışma akımı
|
16A
|
|
Anma Gerilimi
|
115/250V AC
|
|
Güç hattı frekansı
|
50/60 Hz
|
|
Net ağırlık/adet
|
197.5g/adet
|
|
Çalışma sıcaklığı
|
-25~85℃
|
|
Basınç testi
|
Hat-Toprak:2250V DC
|
|
Hat-Hat:1450V DC
|
|
|
Maks. Kaçak akım (toprak)
|
Hat-Toprak:115V AC 60HZ 0.25mA
|
|
Hat-Toprak:250V AC 50HZ 0.45mA
|
|
|
Tasarım Referans standardı
|
CSA222NO.1986,IEC/EN 60939
|
Ürün Özellikleri
- AC geçişli filtreler, birkaç on KHz'den GHz bölgesine kadar geniş bir frekans bandında yüksek bir zayıflama sunar.
- Sütunlu/Silindirik/silindirik kasa, küçük boyutlu, kurulumu kolay
- Yüksek güvenilirlik, KHz'den 10GHz'e kadar çok daha geniş bir çalışma frekansı aralığı
- Bölme üzerinden montaj
C ve Pi tipi devre, 250VAC nominal gerilim, 300 amper maksimum çalışma akımı.
- Özel tasarım kabul edilebilir
Özellik:
1). RoHS, REACH, CE onaylı!
2). RF Bileşenlerinde yaygın olarak bulunur!
3). Özel tasarım mevcuttur!
4). Sertifikasyon: ISO9001:2008, ISO14001:2004, ISO18001:2007
| Filtre | Anma Akımı(A) | Anma Gerilimi(V) | Kaçak Akım(mA) | Kapasitans( μF) | Test Gerilimi1dk(VDC) |
| 16-M4 | 16 | 250 | 4.14 | 2*0.022 | 2250 |
| 63-M6 | 63 | 250 | 88.5 | 2*0.47 | 2250 |
| 100-M8 | 100 | 250 | 564 | 2*3.0 | 2120 |
| 100-M8 | 100 | 250 | 564 | 2*3.0 | 2200 |
| 250-M12 | 250 | 250 | 157 | 2*1.0 | 2250 |
| 30-M5 | 30 | 600 | - | 2*0.018 | 2500 |
| 50-M6 | 50 | 200 | - | 0.22 | 720 |
| 65-M6 | 65 | 200 | - | 2*4.7 | 1000 |
| 62-M6 | 65 | 250 | - | 2*0.25 |
2250
|
Ürün Açıklaması
Ø Açıklama:
n Geçişli Kapasitörler, geniş bir frekans bandında yüksek bir zayıflama sunar
birkaç on kHz'den GHz bölgesine kadar
n Çok düşük dahili seri endüktans
n Çok yüksek kendi kendine rezonans frekansı
n Kendi kendini iyileştiren dielektrik
n Yüksek kalite ve güvenilirlik
n Bükülme önleyici
n Bölme üzerinden montaj
n İsteğe bağlı özel veya çift versiyonlar
elektriksel geçişli Alçak Geçiren güç hattı filtresi
Ø Tipik Uygulamalar:
n 250VAC güç hatları için AC Güç hattı filtresi
n 48VDC pil gücü için DC Güç hattı filtresi
n Sistem ve bilgi güvenliğini artırma
n Güç kaynakları
n Anahtarlamalı ve hücresel ekipmanlar
n bilgisayar sunucuları
n UPS güç kaynakları
n Tıbbi ekipmanlar
n Korunaklı odalar
