50A 120 250V Ac Dc Emi Güç hattı Filtresi Ac Gürültü Filtresi Emc Hat Filtresi
-
Vurgulamak
50A Ac Dc Emi Filtresi
,250V Ac Dc Emi Filtresi
,Ac 1000VDC Emi Filtresi
-
TürüEMI FİLTRE
-
Aktarım işleviDüşük geçiş
-
Paket TürüDüşünce Deliği
-
Nominal merkez frekansı50/60HZ
-
3dB Bant Genişliği14K
-
Ekleme Kaybı100db
-
giriş empedansı50 ohm
-
Durdurma bandı zayıflaması100db
-
Adlık Voltaj120/250VAC
-
Anma akımı16A 30A
-
Çalışma frekansı50/60HZ
-
BaşvuruRF Ekranlama Odası
-
LimanŞangay
-
Menşe yeriÇİN
-
Marka adınenglv
-
Sertifikace
-
Model numarasıHZ-2X50C5
-
Min sipariş miktarı>=1 Adet
-
Fiyat$300.00
-
Ambalaj bilgileriBir kartonda 1 adet brüt ağırlık yaklaşık 20Kg
-
Yetenek teminiHaftada 100 Adet/Adet
50A 120 250V Ac Dc Emi Güç hattı Filtresi Ac Gürültü Filtresi Emc Hat Filtresi

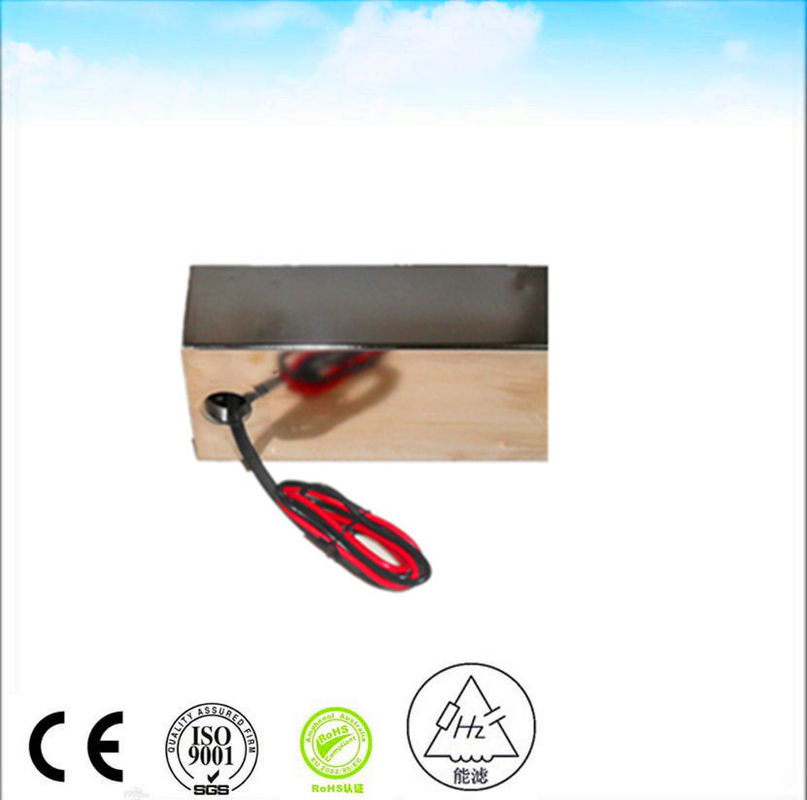

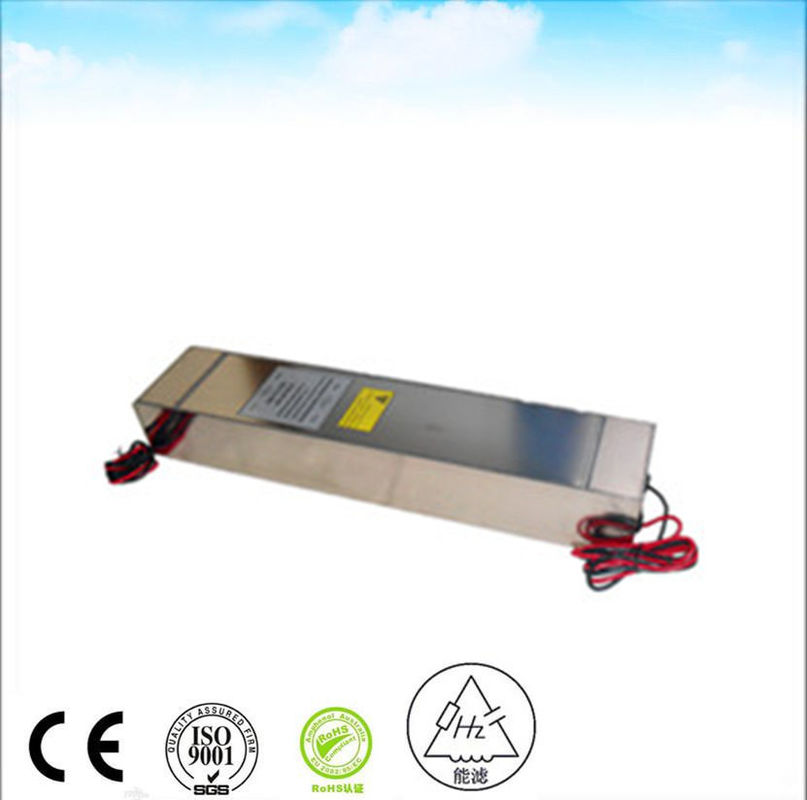

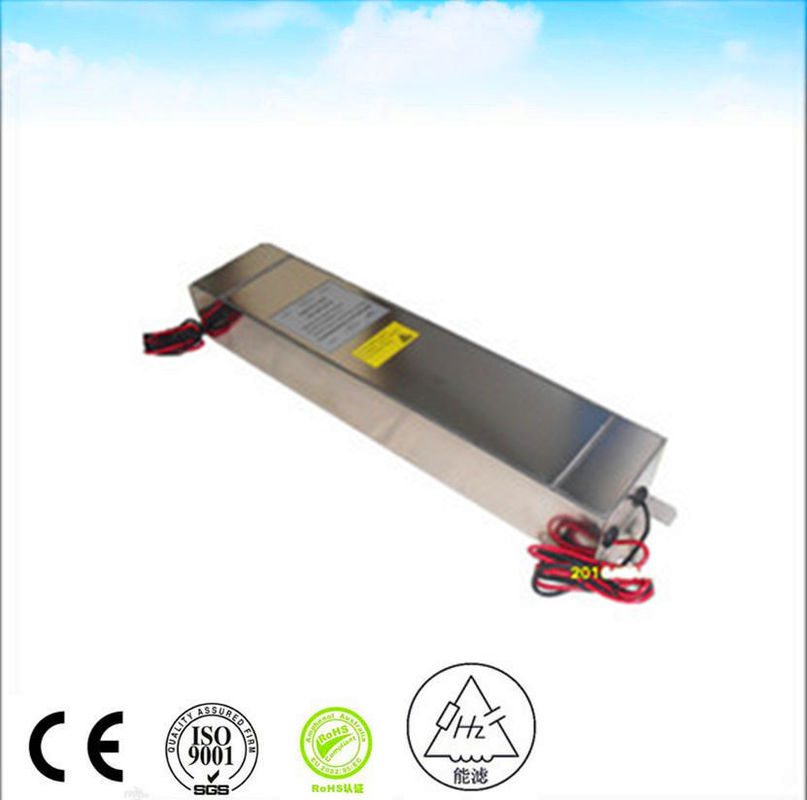

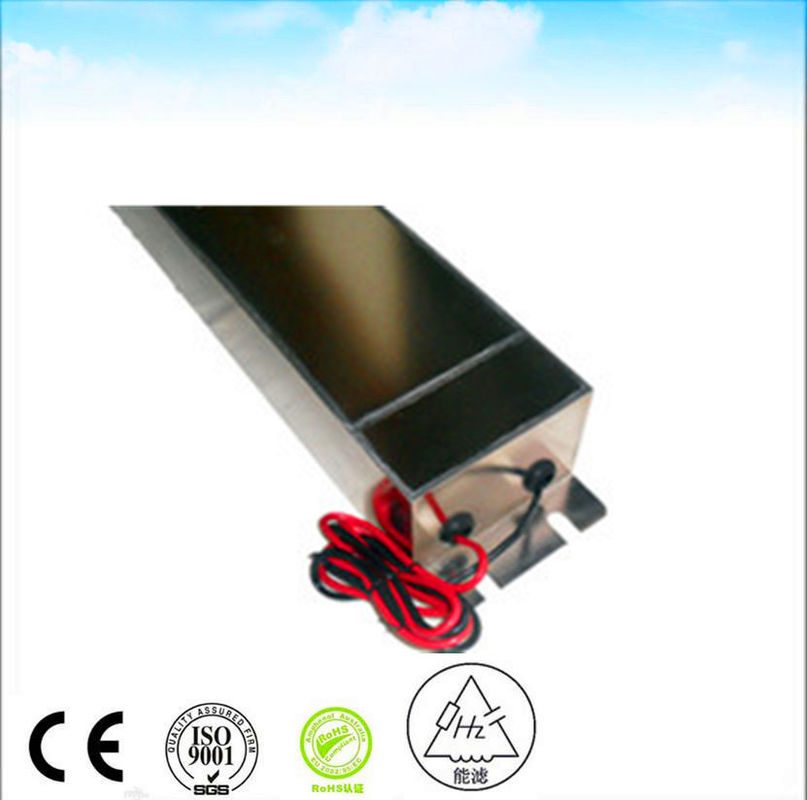

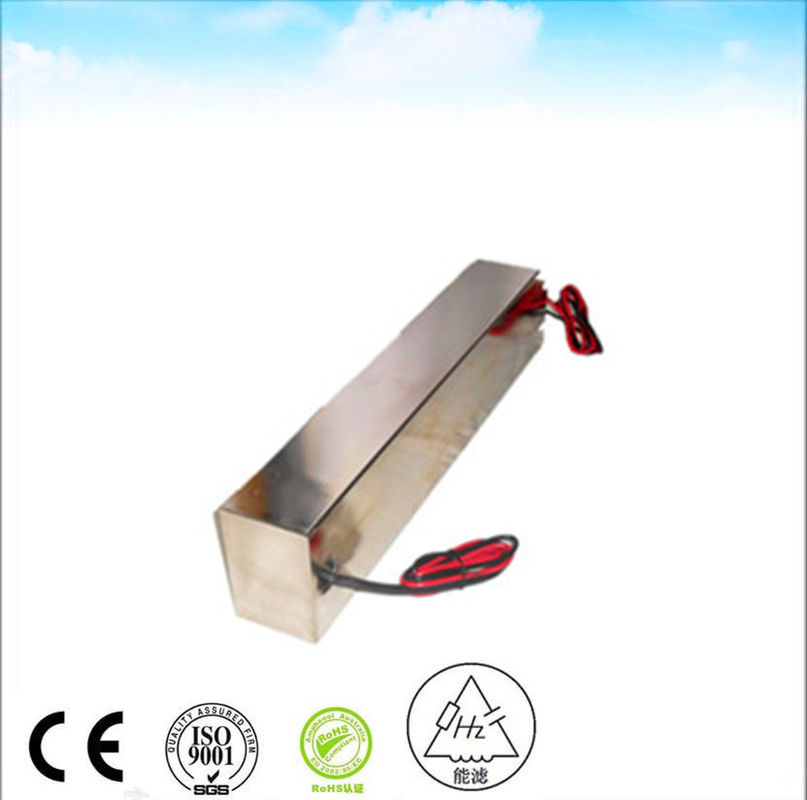

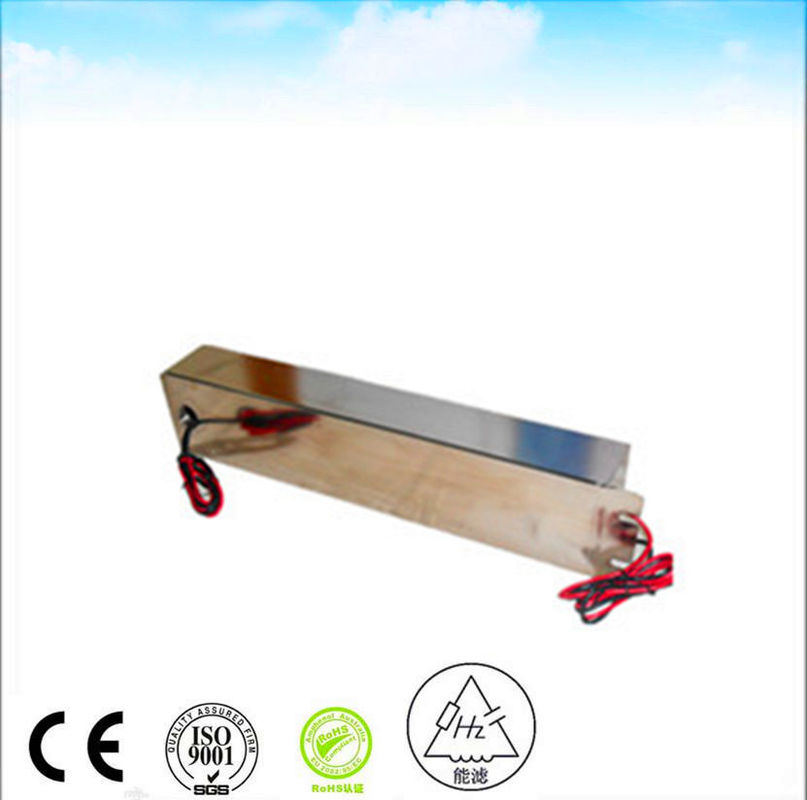

250VAC 50A Emi Güç Hattı Filtresi Yankısız Oda
| ANMA GERİLİMİ | 250VAC | ||
| ANMA AKIMI | 30A | ||
| ÇALIŞMA SIKLIĞI | 50 60Hz | ||
| Gerilim düşümü | 1V'den az | ||
| Aşırı yükleme | 15 dakika boyunca nominal akımın %140'ı | ||
| Harmonik bozulma | Tam nominal akımda %2'den az | ||
| Kaçak akım | ≤0,2A@380/230VAC ve 50Hz | ||
| Dielektrik Dayanım Gerilimi | 1000VDC (hattan hatta) 1000VDC (hattan kasaya) | ||
| DC Yalıtım Direnci | MIL-STD-202 Yöntem 202'ye Göre | ||
| Terminal Gücü | MIL-STD-202 Yöntem 211'e Göre | ||
| Sıcaklık artışı | MIL-F-15733'e göre | ||
| Ekleme Kaybı | ≥100dB@14K-40GHz MIL-STD-220A'ya Göre, Yük Altında | ||
| İklimsel Sınıflandırma | 25/070/21 | ||
Filtre Kablolaması / Bağlantı İpuçları
EMI filtreleme her iki şekilde de çalışır.Enerji hattındaki gürültünün içeri girmesini ve sistem içinde oluşan gürültünün dışarı çıkmasını engeller.Gürültü ağırlıklı olarak güç hatları üzerinden gittiğinden ve sıklıkla bunlardan yayıldığından, filtre kablolaması/bağlantısı, EMI filtre kurulum sürecinde çok önemli hale gelir.Kablolamayla ilgili en iyi uygulamaları akılda tutmak, birçok potansiyel EMI sorununu azaltmaya yardımcı olabilir.
- Güç ve kontrol kablolarını ayrı tutmayı hedefleyin.Güç ve kontrol kablolarının paralel gitmediğinden emin olun.Kabloların kesişmesi gerekiyorsa, kabloların mümkün olduğunca dik açıyla veya buna yakın bir açıyla geçmesini sağlayın.
- İletkenleri panele mümkün olduğu kadar yakın bir yere yönlendirin.
- Filtre giriş ve çıkış iletkenlerinin ayrıldığından emin olun.
- Giriş ve çıkış kablolarını ayrı tutun.
- Gerekirse, özellikle yayılan gürültüden korunması gereken tarafta korumalı kablo kullanın.
- Blendajlı kabloların blendajının her iki uçta da sonlandırıldığından emin olun.
- Teknik ekibimiz EMI filtre tasarımında 10 yıldan fazla deneyime sahiptir.UL VDE CSA CE CQC vb güvenlik standartlarını çok iyi biliyoruz.
- Teknik servis ekibimiz endüstriyel uygulama (frekans invertör sürücüsü için IEC61800-3 ISM cihazı için EN12015 asansör için EN55011 vb.) ve askeri uygulama (GJB151A GJB152A vb.) gibi birçok test standardını öğrenir. EMI problemini hızlı, etkili ve düşük maliyetli bir şekilde çözebiliriz. pahalı.
- Test ekipmanımız: LCR dijital köprü/voltaj geçirmez test cihazı/yalıtım direnci test cihazı/spektrum analiz cihazı/indüktör test cihazı/standart sinyal kaynağı/koruyucu oda/parazit yoğunluğu test cihazı vb.
- Ürünümüz: Genel amaçlı EMI filtresi/frekans invertörü için EMI filtresi/koruyucu tesis için EMI filtresi/askeri uygulama için EMI filtresi
- Avantajımız: yüksek kalite/yüksek maliyet/kısa teslim süresi
- Hizmetimiz: tüm ürünler iki yıl garantilidir
- Ana müşterilerimiz: frekans invertör sürücüsü ve servo tahrik sistemi/MRI koruma sistemi/güneş enerjisi invertör sistemi/raylı geçiş sistemi vb.
