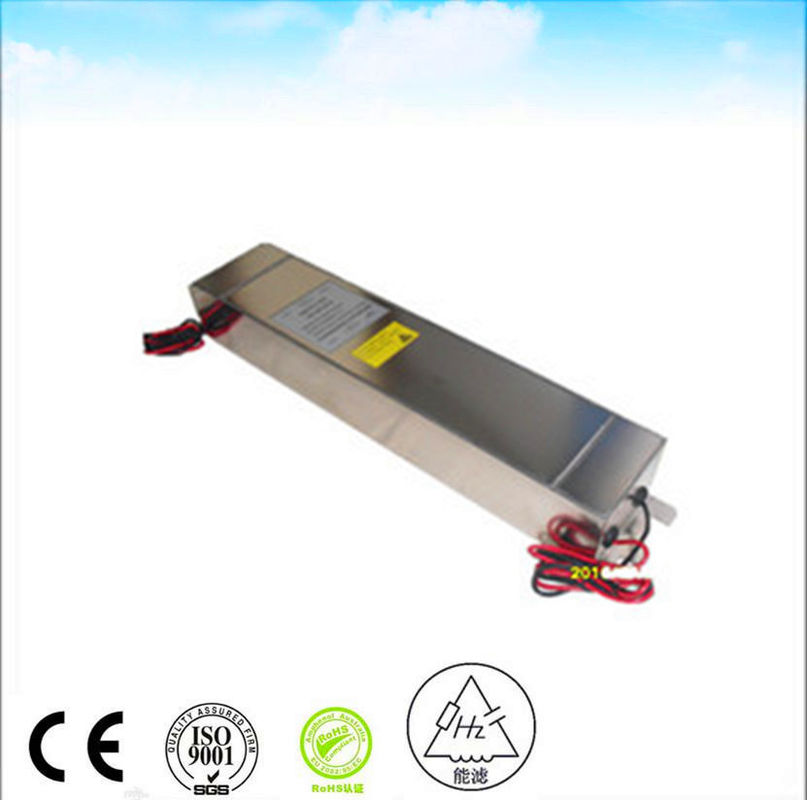

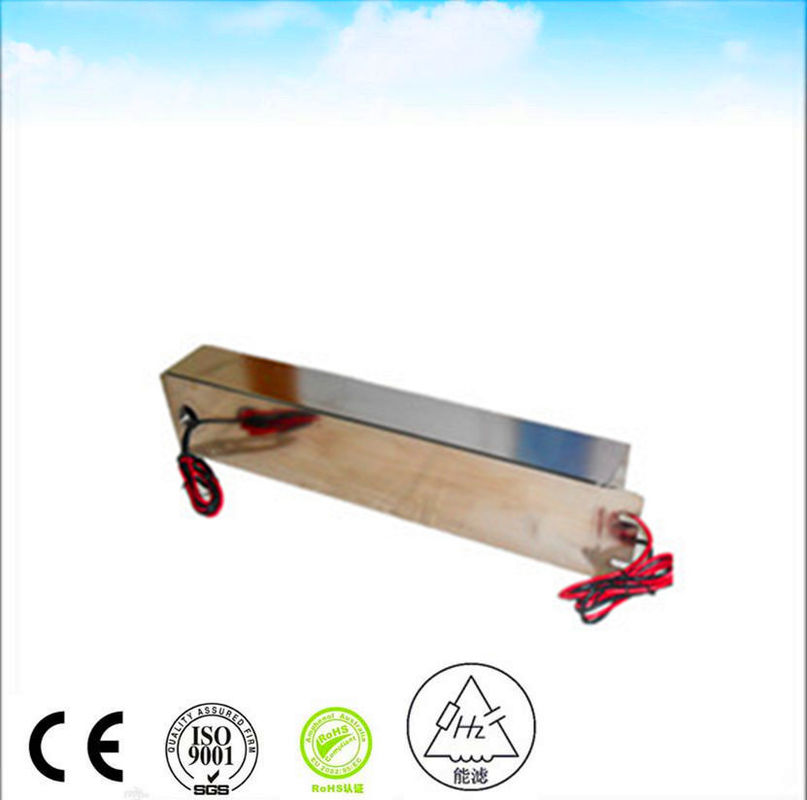

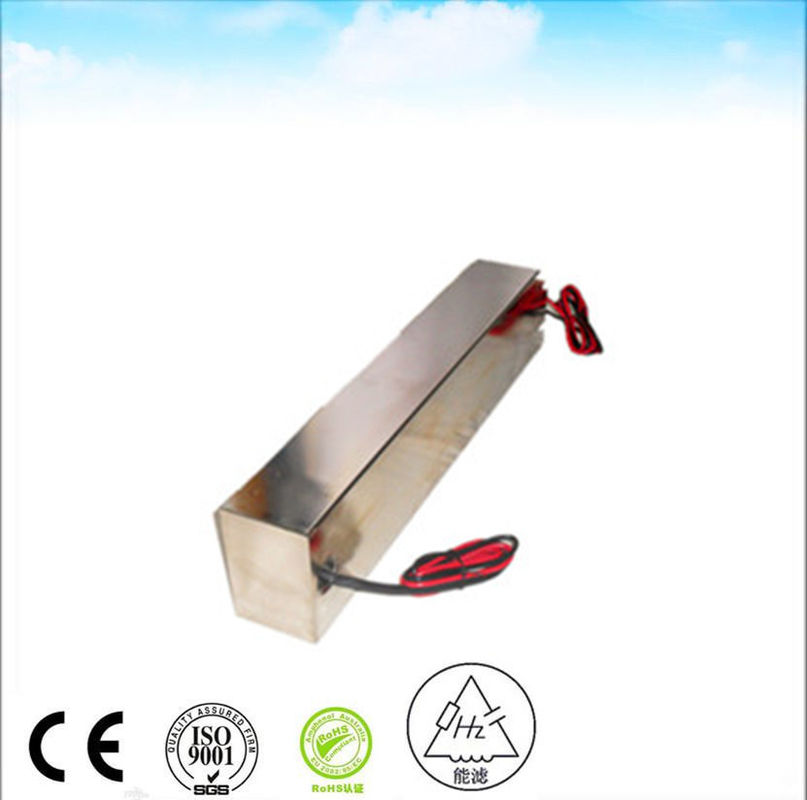

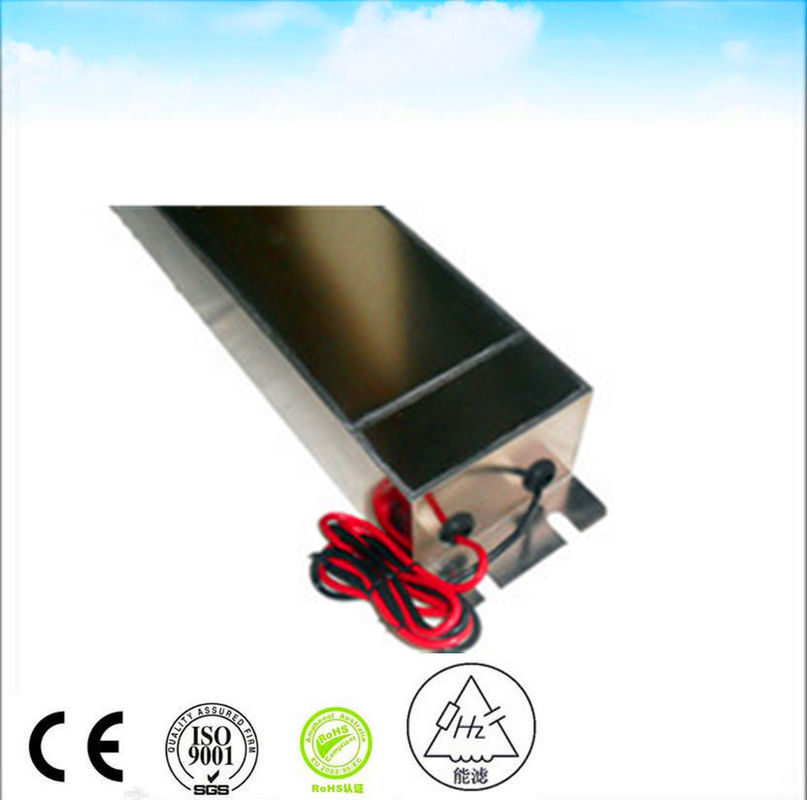

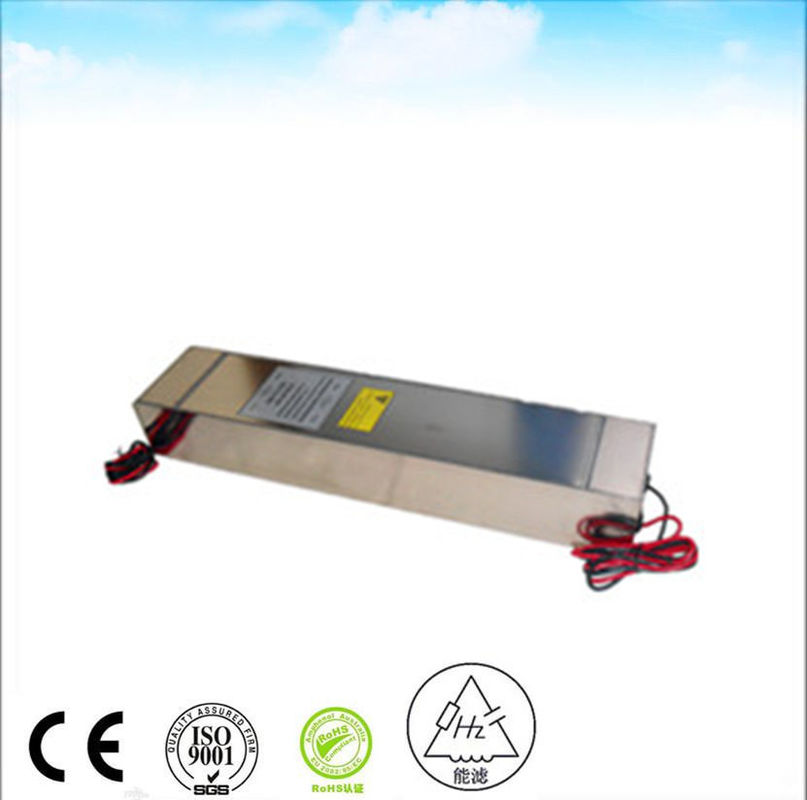

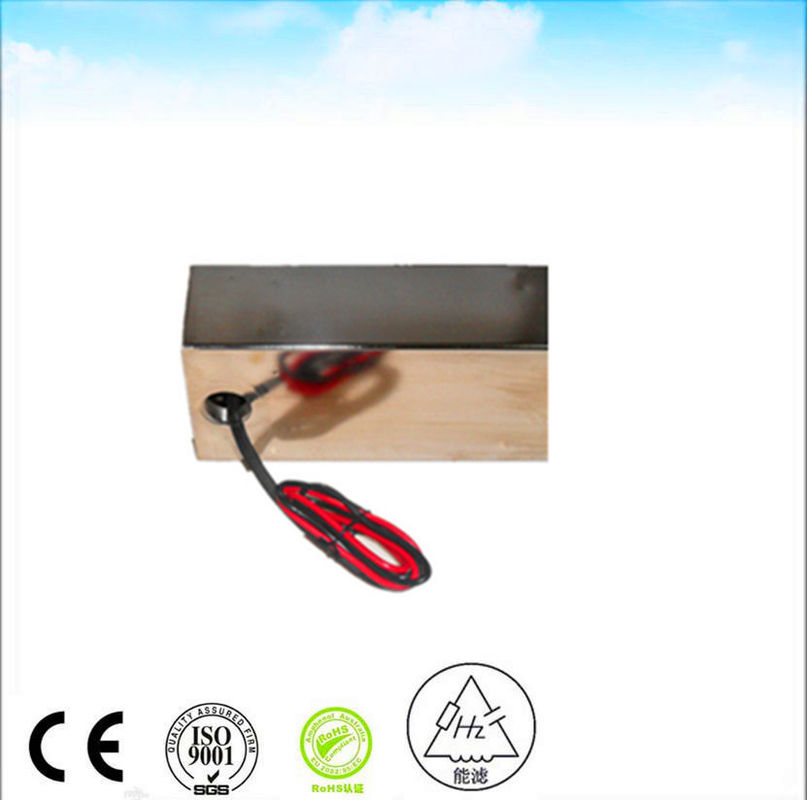

50A 120 250V Ac Dc Emi Güç Hattı Filtresi Ac Gürültü Filtresi Emc Hat Filtresi Rf Kalkanlı Oda Emc Anekoik Oda
  • name
  • name
  • name
  • name
  • name
  • name

50A 120 250V Ac Dc Emi Güç Hattı Filtresi Ac Gürültü Filtresi Emc Hat Filtresi Rf Kalkanlı Oda Emc Anekoik Oda

MOQ: >=1 Adet
fiyat: $300.00
standard packaging: Bir kartonda 1 adet brüt ağırlık yaklaşık 20Kg
Supply Capacity: Haftada 100 Adet/Adet
Detail Information
Product Description
Detail Information
Menşe yeri
ÇİN
Marka adı
nenglv
Sertifika
ce
Model numarası
HZ-2X50C5
Tip:
EMI Filtresi
Aktarım İşlevi:
Düşük Geçiş
Paket Tipi:
Geçiş Deliği
Nominal Merkez Frekansı:
50/60 Hz
3dB Bant Genişliği:
14K
Ekleme Kaybı:
100db
Giriş Empedansı:
50ohm
Durdurma Bandı Zayıflaması:
100db
Nominal Gerilim:
120/250VAC
Nominal Akım:
16A 30A
Çalışma Frekansı:
50/60 Hz
Başvuru:
RF Ekranlama Odası
Liman:
Şangay
Vurgulamak:

50A Ac Dc Emi Filtresi

,

250V Ac Dc Emi Filtresi

,

Ac 1000VDC Emi Filtresi

Product Description

250VAC 50A EMI Güç Hattı Filtresi Anekoik Oda



NOMİNAL VOLTAJ 250 VAC
NOMİNAL AKIM 30 A
ÇALIŞMA FREKANSI 50 60 Hz
Voltaj Düşüşü 1V'den az
Aşırı Yük Nominal akımın %140'ı 15 dakika boyunca
Harmonik Bozulma Tam nominal akımda %2'den az
Kaçak Akım ≤0.2A@380/230VAC ve 50Hz
Dielektrik Dayanım Gerilimi 1000VDC (hat-hat) 1000VDC (hat-kasa)
DC İzolasyon Direnci MIL-STD-202 Yöntem 202'ye göre
Terminal Dayanımı MIL-STD-202 Yöntem 211'e göre
Sıcaklık Artışı MIL-F-15733'e göre
Girişim Kaybı ≥100dB@14K-40GHz MIL-STD-220A'ya göre, Yük Koşulu Altında
İklim Sınıflandırması 25/070/21





Filtre Kablolama / Bağlantı İpuçları
EMI filtreleme her iki yönde de çalışır. Güç hattındaki gürültünün içeri girmesini engeller ve sistem içinde üretilen gürültünün dışarı çıkmasını engeller. Gürültü ağırlıklı olarak güç hatları üzerinden seyahat ettiği ve genellikle bunlardan yayıldığı için, filtre kablolama/bağlantısı EMI filtre kurulum sürecinde kritik öneme sahiptir. Kablolama en iyi uygulamalarını akılda tutmak, potansiyel EMI sorunlarının çoğunu azaltmaya yardımcı olabilir.

  • Güç ve kontrol kablolarını ayrı tutmayı hedefleyin. Güç ve kontrol kablolarının paralel gitmediğinden emin olun. Kabloların kesişmesi gerekiyorsa, kabloların dik açıya veya mümkün olduğunca dik açıya yakın bir şekilde kesiştiğinden emin olun.
  • İletkenleri panele mümkün olduğunca yakın yönlendirin.
  • Filtre giriş ve çıkış iletkenlerinin ayrıldığından emin olun.
  • Giriş ve çıkış kablolarını ayrı tutun.
  • Gerekirse, özellikle yayılan gürültüden korunması gereken tarafta, ekranlı kablolama kullanın.
  • Ekranlı kabloların ekranının her iki uçta da sonlandırıldığından emin olun.



  1. Teknik ekibimiz EMI filtre tasarımı konusunda 10 yılı aşkın deneyime sahiptir. UL VDE CSA CE CQC vb. güvenlik standartlarını çok iyi biliyoruz.
  2. Teknik servis ekibimiz endüstriyel uygulama (frekans invertör sürücüsü için IEC61800-3, asansör için EN12015, ISM cihazı için EN55011 vb.) ve uygulama (GJB151A, GJB152A vb.) gibi birçok test standardını öğrenmiştir. EMI sorunlarını hızlı, etkili ve düşük maliyetli bir şekilde çözebiliriz.
  3. Test ekipmanlarımız: LCR dijital köprü/voltaj dayanım test cihazı/yalıtım direnci test cihazı/spektrum analizörü/indüktör test cihazı/standart sinyal kaynağı/ekranlı oda/girişim yoğunluğu test cihazı vb.
  4. Ürünlerimiz: genel amaçlı EMI filtresi/frekans invertörü için EMI filtresi/ekranlama tesisi için EMI filtresi/uygulama için EMI filtresi
  5. Avantajlarımız: yüksek kalite/yüksek maliyet etkinliği/kısa teslim süresi
  6. Hizmetimiz: tüm ürünler iki yıl garantiye sahiptir
  7. Ana müşterilerimiz: frekans invertör sürücüsü ve servo sürücü sistemi/MRI ekranlama sistemi/güneş invertör sistemi/raylı transit sistemi vb.




50A 120 250V Ac Dc Emi Güç Hattı Filtresi Ac Gürültü Filtresi Emc Hat Filtresi Rf Kalkanlı Oda Emc Anekoik Oda
