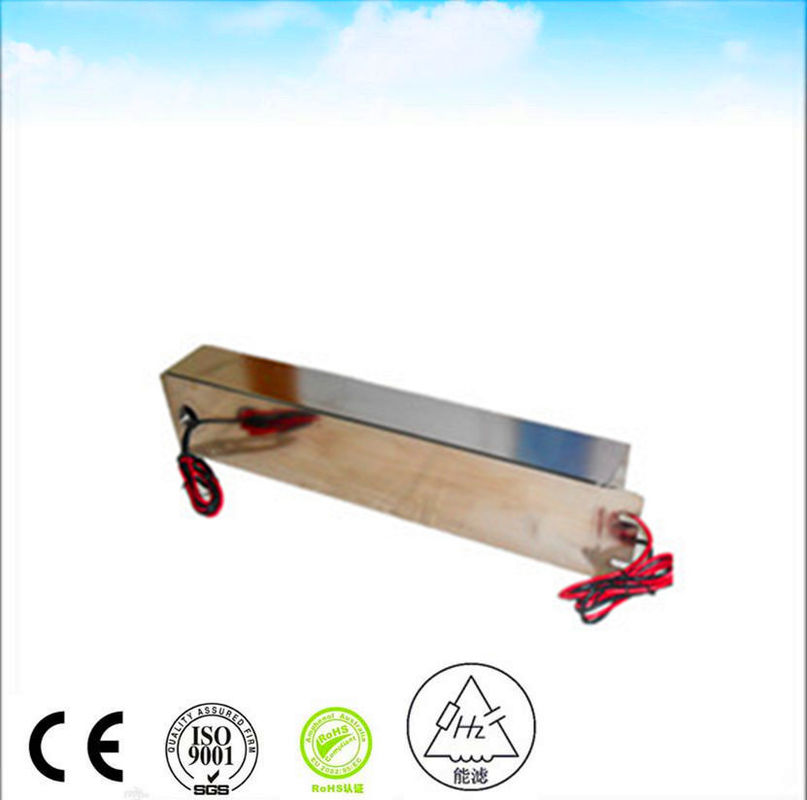

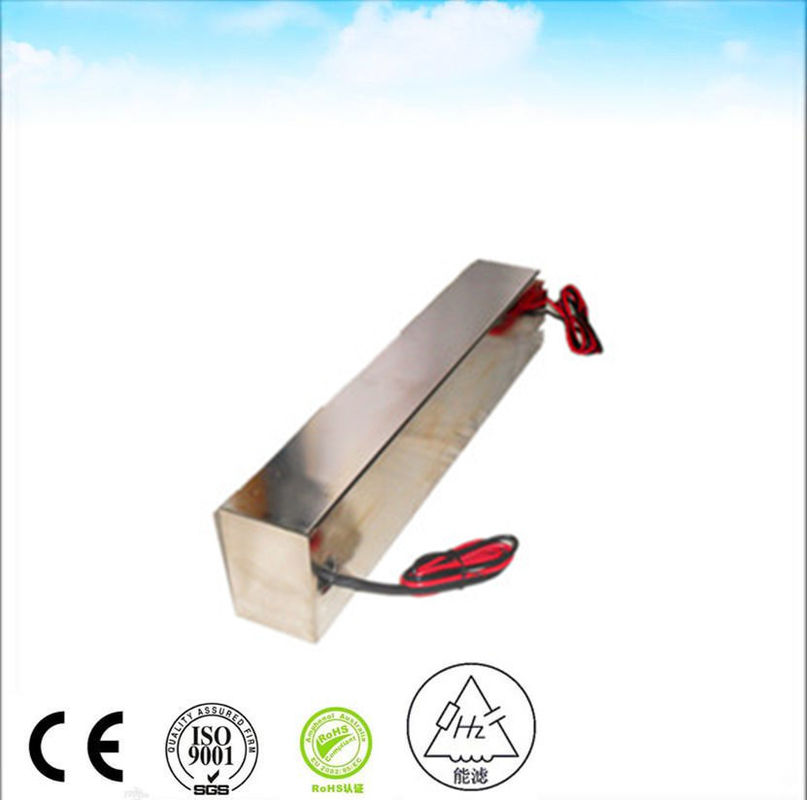

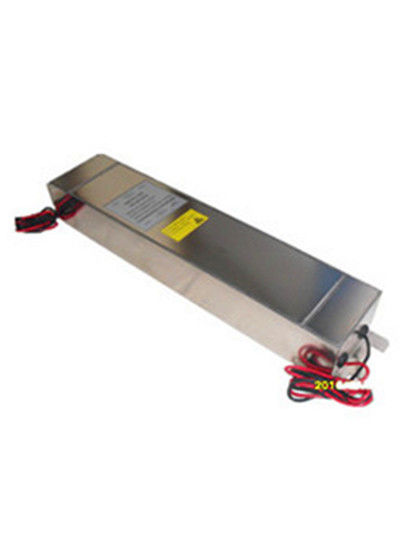

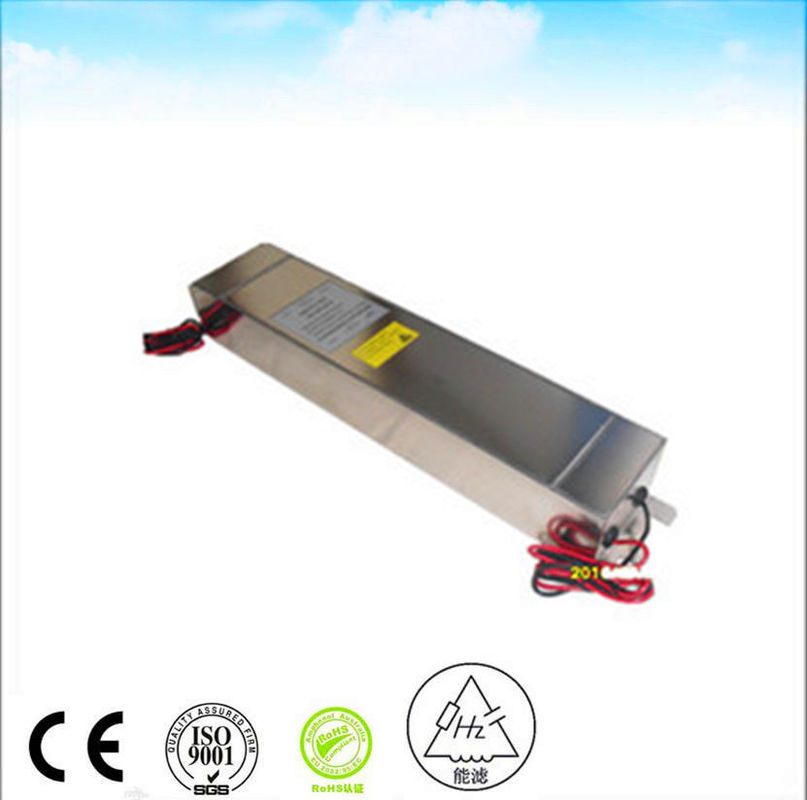

220vac 32A 50a RF Korumalı Oda için Sistematik Emi Güç Hattı Filtre Tasarımı

MOQ: SİPARİŞ BAŞINA 10 ADET
standard packaging: karton
Supply Capacity: Haftada 100 ADET
Detail Information
Product Description
Detail Information
Menşe yeri
PRÇin
Marka adı
HAOZHUO
Sertifika
ce
Model numarası
HZ-2X50C5
Ürün:
RF KALKANI İÇİN EMI GÜÇ FİLTRESİ
Nominal Akım:
50A
Nominal Frekans:
50/60Hz
Nominal Gerilim:
220vac
Gerilim düşümü::
1V'den az
Aşırı yük:
15 dakika boyunca nominal akımın %140'ı
Harmonik bozulma:
% 2'den az @ tam nominal akım
Dielektrik dayanıklı voltaj:
1000VDC (hattan hatta) 1000VDC (hattan kasaya)
Etkili koruma::
10KHz≥60dB
DC Yalıtım Direnci:
MIL-STD-202 Yöntem 202'ye Göre
İklimsel Sınıflandırma::
25/070/21
Vurgulamak:

50a Emi Güç Hattı Filtresi

,

Sistematik Emi Güç Hattı Filtresi

,

50a Tek Fazlı Hat Filtresi

Product Description

1P 220VAC 50/60 Hz16A EMI Güç hattı filtresi



Güç hattı filtresinin prensibi bir impedans uyarlama ağıdır: hattı filtresi giriş ve çıkış tarafı ve güç ve yük tarafı arasındaki impedans uyumsuzluğu ne kadar büyükse,Elektromanyetik müdahaleyi (EMI) hafifletmek ne kadar etkili olursaÖzel çalışma prensibi şöyledir. AC diyotla düzeltildikten sonra, yön tektir, ancak akım yoğunluğu hala sürekli değişmektedir.Bu dalgalanma DC doğrudan güç kaynağı için kullanılmazDalga DC'yi pürüzsüz bir dalga şekline dönüştürmek için, yapılması gereken bir şey var, bu da filtreleme.Filtrelerin görevi, düzleticinin çıkış voltasındaki dalgalanmayı mümkün olduğunca azaltmak ve onu neredeyse sabit DC'ye dönüştürmektir..



Performans Verileri

Voltaj düşüşü: 1V'den az

Aşırı yükleme: 15 dakika boyunca nominal akımın% 140'u

Harmonik bozulma: % 2'den az @ tam nominal akım

Sızıntı Akımı:≤0.2A@380/230VAC ve 50Hz

Dielektrik Direnç Voltajı: 1000VDC (hattı hattan) 1000VDC (hattı kastan)

DC yalıtım direnci: MIL-STD-202 Yöntem 202'ye göre

Terminal Gücü: MIL-STD-202 Yöntem 211'e göre

Sıcaklık artışı: MIL-F-15733 uyarınca

Koruma etkinliği:

10KHz≥60dB



1MHz~20MHz≥100dB



20MHz~18GHz≥100dB



18GHz~40GHz≥80dB



İklim Sınıflandırması: 25/070/21

Elektrik hattı filtrelerinin yaygın olarak kullanılan filtre devrelerinde pasif filtreleme ve aktif filtreleme vardır.endüktif filtreleme ve karmaşık filtreleme (dönüştürülmüş L tipi de dahil), LC filtreleme, LC π-tip filtreleme ve RC π-tip filtreleme vb.) Aktif filtrelemenin ana şekli aktif RC filtrelemesidir.DC elektrikte dalgalanma bileşeninin büyüklüğü dalgalanma katsayısı S ile temsil edilir: değer ne kadar büyükse, filtrenin filtreleme etkisi o kadar kötüdür.



  1. Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)EMI sorununu hızlı, etkili ve düşük maliyetle çözebiliriz.
  2. Test ekipmanımız: LCR dijital köprü / gerilim kanıtlayıcı tester / yalıtım direnci tester / spektrum analizörü / induktor tester / standart sinyal kaynağı / kalkan odası / müdahale yoğunluğu tester vb.
  3. Ürünümüz: Genel amaçlı EMI filtri/Süret değiştiricisi için EMI filtri/Koruma tesisi için EMI filtri/Askeri uygulama için EMI filtri
  4. Avantajımız: Yüksek kalite / yüksek maliyetli / kısa teslim süresi
  5. Hizmetimiz: Tüm ürünlerin iki yıllık garantisi var.



220vac 32A 50a RF Korumalı Oda için Sistematik Emi Güç Hattı Filtre Tasarımı

220vac 32A 50a RF Korumalı Oda için Sistematik Emi Güç Hattı Filtre Tasarımı



220vac 32A 50a RF Korumalı Oda için Sistematik Emi Güç Hattı Filtre Tasarımı

EMI Filtresi Tüketirebiliriz
