Ferrit Absorber Anechoic Odası Plakalar emc odası rf koruma odası
-
Vurgulamak
Ferrit Emici Yankısız Oda Fayansları
,RF Yankısız Oda Fayansları
,Soğurucu Ferrit Karo
-
TipRC Filtresi
-
Aktarım İşleviDüşük Geçiş
-
Paket TipiYüzey Montajı
-
Nominal Merkez Frekansı50Hz
-
3dB Bant Genişliği1MHz
-
Ekleme Kaybı100
-
Giriş Empedansı50
-
Durdurma Bandı Zayıflaması100
-
Taban Boyutu10*10
-
standart yükseklik5,2 mm, 6,7 mm
-
RenkSiyah
-
Adedi5 metrekare
-
Modeli TürüDöşeme 52, Döşeme 67
-
Paketplakalı
-
LimanŞangay
-
Menşe yeriÇİN
-
Marka adıhaozhuo
-
SertifikaCE RoHS
-
Model numarasıH-100
-
Min sipariş miktarı>=1000 Parça
-
Fiyat$2.90
-
Ambalaj bilgileriAHŞAP KASA
-
Yetenek teminiHaftada 1000 Adet/Adet
Ferrit Absorber Anechoic Odası Plakalar emc odası rf koruma odası

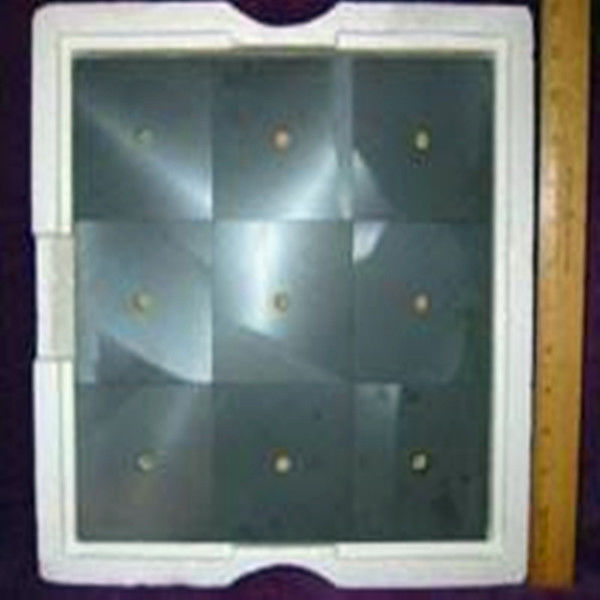

6.7mm 5.2mm yüksekliğindeki ferrit kafesleri

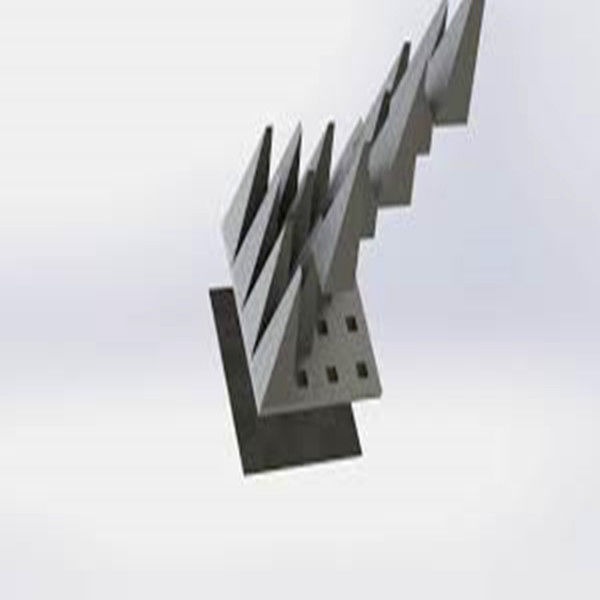

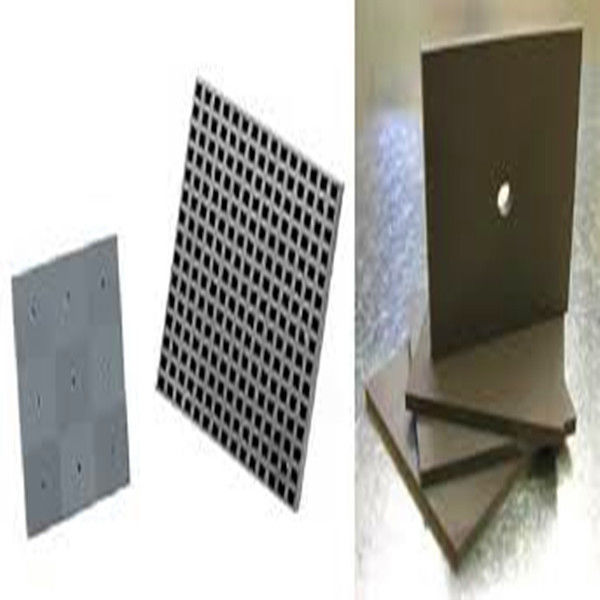

Ferrit fayansları, esnek emici levhalar ve piramitli emiciler elektromanyetik radyasyonu emici olarak yapılır.Ferrit karoları ve piramitli emici örneğin anekoik odalar veya kutular oluşturmak için kullanılırEsnek emici levhalar genellikle elektronik kabuklarda radyasyonu radyasyon kaynağında emiş olarak kullanılır.Mikrodalga emici köpük, geleneksel kalkanlardan daha yüksek frekanslarda kullanılabilir ve frekans aralığını genişletmek için diğer EMI / RFI kalkanlarıyla da kullanılabilir.

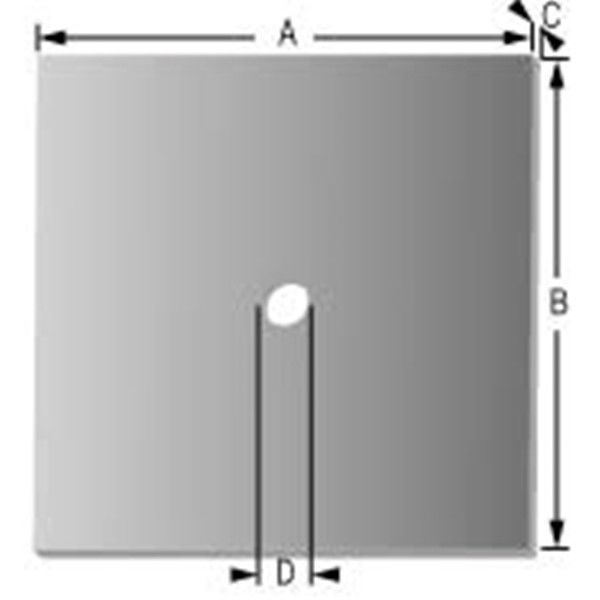

Ferrit Plakası Boyutu
· Baza boyutu: 100*100mm
· Standart yükseklik: 5.2mm, 6.7mm
· Çukur çapı: 10mm
| Başlangıç geçirgenliği | 5500 |
| Nitelikli kayıp faktörü | 15@0.1MHz |
| Doymak akış yoğunluğu | 280 ((1194A/m) |
| Kalıcılık | 180 |
| zorlama | 3 |
| Nitelik sıcaklık faktörü | 3 |
| Curie sıcaklığı. | 90 |
| yoğunluk | 4.85*1000 |
| Direnç | 100 |
| 30MHz | -25.5dB |
| 100MHz | -38 dB. |
| 300MHz | -19.5dB |
| 500MHz | -16 dB. |
| 700MHz | -12 dB |
| 1000MHz | -10 dB |

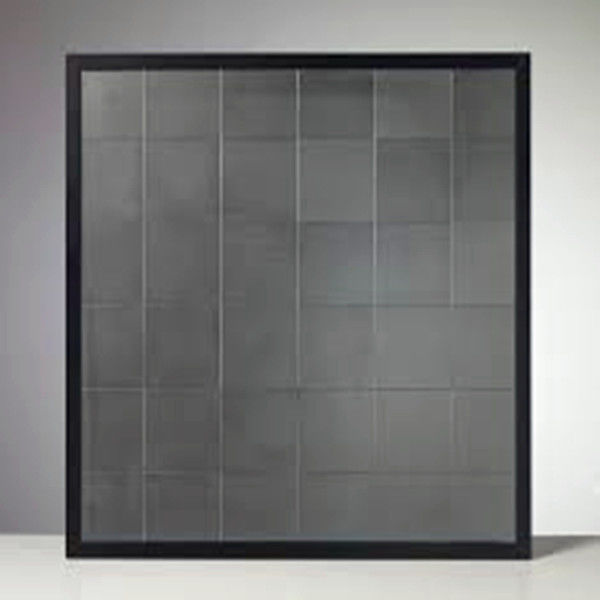

Ferrit Tile Uygulamaları

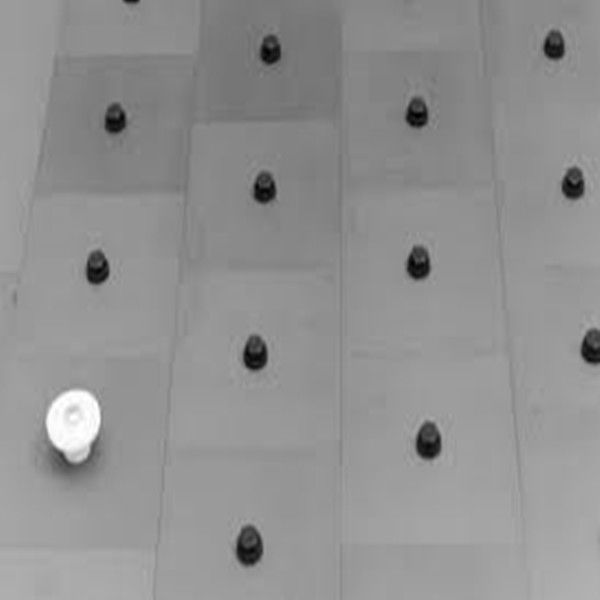

· EMC odası için kullanılır
Karmaşık manyetik geçirgenliğin karmaşık dielektrik sabitle eşit (veya neredeyse eşit) olma ilkesine dayanır.Bu özelliğe sahip malzemeler, "boş alan" a eşit bir impedans gösterir ve bu nedenle normal düşüşte radyasyon enerjisini yansıtmazlarFerrit Plakası 30MHz ve 1GHz arasında 10dB - 25dB emilim sağlayabilir. Plakeler ince (yaklaşık 0.26 inç), ancak ağır olabilir (yaklaşık 10 lbs per square foot).
EMC odası ferrit fayansının boyutu
· Baza boyutu: 100*100mm
Standart yükseklik: 5.5mm, 6.7mm
· Çukur çapı: 10mm
EMC odası ferrit kazı için başvuruEMC odası için kullanılır
