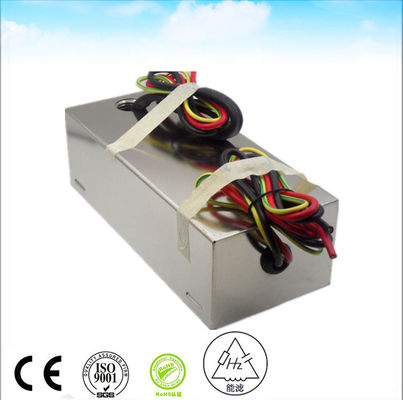

25A Tek Fazlı EMI Filtre Tasarımı

MOQ:	>=1 Adet
fiyat:	$100.00
standard packaging:	BİR KARTONDA 8 ADET BİR KARTONUN BRÜT AĞIRLIĞI YAKLAŞIK 10KG
Supply Capacity:	Haftada 1000 Adet/Adet

Detail Information

Product Description

Detail Information

Menşe yeri

Jiangsu, Çin

Marka adı

Nenglv

Sertifika

CE RoHS

Model numarası

HZ-2X25A

EMI Filtresi

Transfer Fonksiyonu:

Düşük geçiş

Paket Tipi:

Geçiş Deliği

Nominal merkez frekansı:

50/60Hz

3db bant genişliği:

ekleme kaybı:

100dB

giriş empedansı:

50ohm

Durdurma bandı zayıflaması:

70-100dB

anma gerilimi:

250VAC

Anma akımı:

HAT NUMARASI:

Başvuru:

MRI FARADAY KAFESİ İÇİN GÜÇ HATTI

Liman:

changzhou shanghai hangzhou veya diğerleri

Vurgulamak:

Tek Fazlı emc Filtre 25A

tek fazlı emi filtre tasarımı

tek fazlı emc filtre tasarımı

Product Description

Ürün Açıklaması

Elektromanyetik girişim (EMI) filtreleri, çok çeşitli ekipman ve cihazlar için çok önemlidir.Bir EMI filtresi takmak, bunların amaçlandığı gibi çalışmasına yardımcı olur ve diğer cihazlara müdahale etmelerini önler.Elektromanyetik uyumluluk (EMC), küresel düzenlemelerin ve birçok endüstri standardının uyumluluk gereksinimlerini karşılamanın da önemli bir bileşenidir.EMI filtrelerinin istenilen performansı sağlaması için doğru şekilde takılması gerekir.EMI filtrelerini kurmak için en iyi uygulamaları takip etmek, performanslarını optimize etmeye yardımcı olur ve cihazlar için güvenli uyumluluk marjları sağlar.

ANMA GERİLİMİ	250 VAC
ANMA AKIMI	30 A
OPERASYONEL FREKANS	50 60Hz

Gerilim düşümü	1V'den az
Aşırı yükleme	15 dakika boyunca nominal akımın %140'ı
Harmonik bozulma	%2'den az @ tam anma akımı
Kaçak akım	≤0.2A@380/230VAC ve 50Hz

Dielektrik Dayanım Gerilimi	1000VDC (hattan hatta) 1000VDC (hattan kasaya)
DC İzolasyon Direnci	MIL-STD-202 Yöntemine Göre 202
Terminal Gücü	MIL-STD-202 Yöntemine Göre 211
Sıcaklık artışı	MIL-F-15733 uyarınca

Ekleme Kaybı:	≥70dB@150K-10GHz, MIL-STD-220A uyarınca, Yük Durumunda
iklim sınıflandırması	25/070/21

Bazı en iyi uygulamalar neredeyse tüm EMI filtre kurulumları için geçerli olsa da, her filtre için kurulum süreci biraz farklı olabilir.Bu değişiklik nedeniyle, EMI filtresini kurarken ürün literatürüne başvurduğunuzdan veya uygulama mühendisliği ile iletişime geçtiğinizden emin olun.Bunu akılda tutarak, EMI filtreleri için önerilen en önemli kurulum uygulamalarından bazılarını burada bulabilirsiniz.

Aşağıdaki ipuçları, uygun EMI topraklamasının sağlanmasına yardımcı olabilir:

Topraklama sisteminin çeşitli parçalarını bağlamak için düşük empedanslı bağlantılar kullanın.Örneğin yassı teller yuvarlak tellerden daha düşük HF empedansı sunar.
Tüm toprak bağlantılarının mümkün olduğunca kısa olduğundan emin olun.Bu bileşenler daha fazla yüzey alanı sağladığından düz, örgülü bir zemin kayışı kullanmayı düşünün.
Toprak iletkeni olarak mevcut en geniş alanı kullanın.Dolap duvarı genellikle uygun bir yüzeydir.
Kabinlerin montaj yüzeylerinden boyanın çıkarılması, düşük bir empedans bağının elde edilmesine yardımcı olabilir.
Güvenliği ve uygun performansı sağlamak için herhangi bir kabloyu bağlamadan önce güç sistemi topraklamasının filtre topraklama sonlandırma noktasına bağlı olduğundan emin olun.
Topraklama ile ilgili tüm ilgili güvenlik düzenlemelerini araştırdığınızdan ve bunlara uyduğunuzdan emin olun.
Rutin bakım kontrollerinizin bir parçası olarak düşük empedanslı topraklama sistemlerinizdeki tüm bağlantıları inceleyin.

Şirketimiz

Biz profesyonel ve ünlü bir EMI filtre üreticisiyiz.
Teknik ekibimiz, EMI filtresi tasarımında 10 yıldan fazla deneyime sahiptir.UL VDE CSA CE CQC vb. güvenlik standardını çok iyi biliyoruz.
Teknik servis ekibimiz endüstriyel uygulama (frekans invertör sürücüsü için IEC61800-3, asansör için EN55011, ISM cihazı için EN55011 vb.) ve askeri uygulama (GJB151A GJB152A vb.) gibi birçok test standardını öğrenir. EMI problemini hızlı ve etkin bir şekilde çözebiliriz. pahalı.
