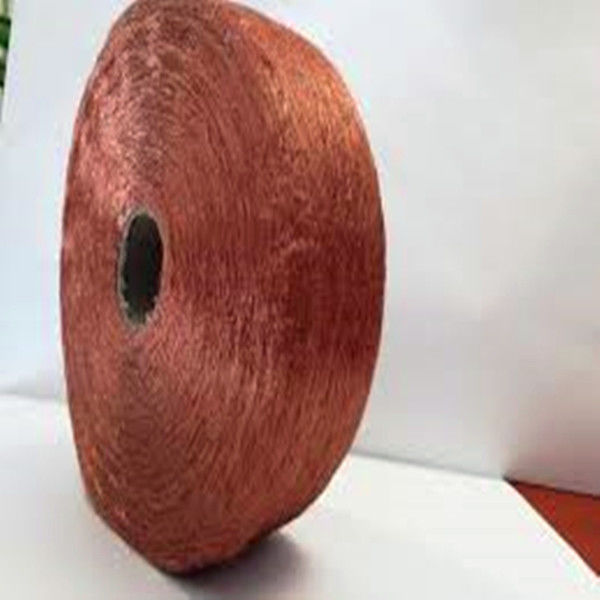

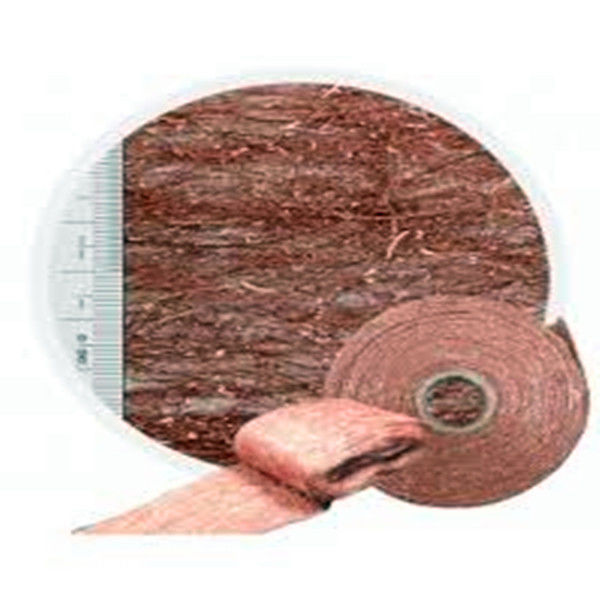

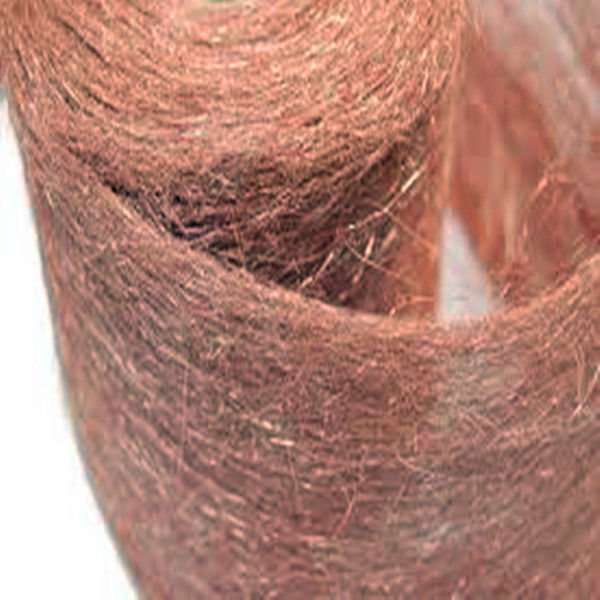

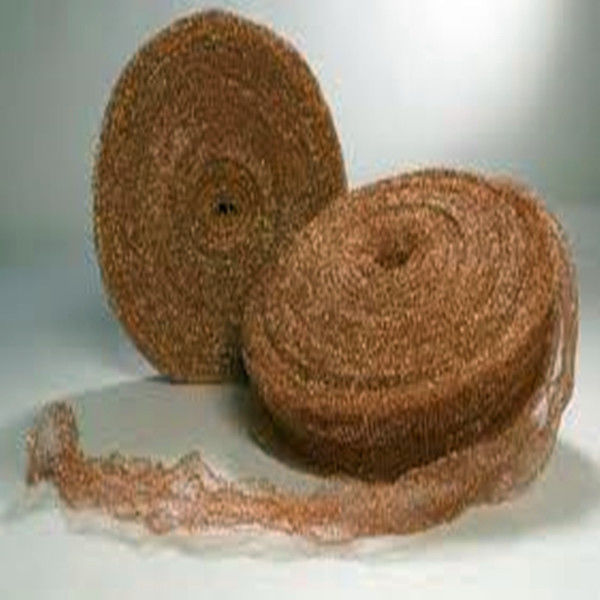

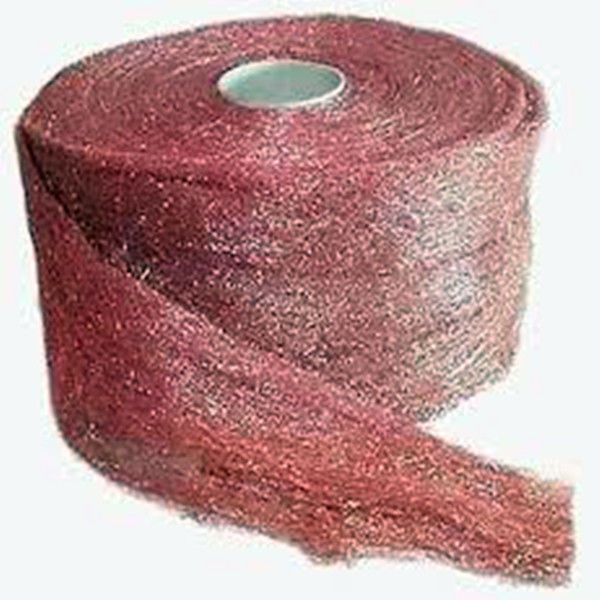

EMC Odası için EMI Koruyucu Bakır Yün% 99.9 Bakır
EMI/RF için koruma türleri nelerdir?
Birincil EMI ekranlama türleri, doğrudan bir baskılı devre kartı üzerinde veya bir muhafazanın ek yerleri çevresinde ekranlamadır.Uygulamaya bağlı olarak, köpük conta yerine karton seviye siper, parmaklık conta veya kumaş tercih edilebilir.
Farklı ekranlama türlerinin ortak uygulamaları nelerdir?Farklı uygulamalar için hangi ekranlama türleri tercih edilir?
Doğru tipte EMI ekranlama çözümünün seçilmesi, çevre, projeyle ilgili RF frekansları ve mekanik gereksinimler gibi birçok faktörün analiz edilmesiyle başlar.
Levha seviyesinde bir kalkan seçerken, Nikel Gümüş'ün Kalay Kaplamalı Çelik'e karşı avantajları nelerdir?
Kalay kaplı çelik ve nikel gümüş, nispeten benzer bir oranda performans gösterir, ancak ikisi arasındaki fark, her birinin daha iyi performans gösterdiği frekans aralıklarıdır.Düşük frekanslı dalgaların parazit oluşturmasını engellemeye çalışırken kalay kaplı çelik tercih edilirken, nikel gümüş orta ila yüksek frekanslı dalgaları daha etkili bir şekilde bloke eder.Her biri farklı aralıklarda EMI/RF'yi engelleyecek ancak kendi özel aralıklarında uzmanlaşacaktır.
Ürün Açıklaması | |
İsim | bakır folyo |
Malzeme | %99.8 bakır |
Genişlik | standart 1350mm |
Kalınlık | standart 0.105mm(3oz),0.14mm(4oz) |
Özellik | EMI koruması |
Başvuru | faraday kafesi, MRI odası |
Ürün Açıklaması:
1. Ürün yapısı, alt tabaka olarak bakır folyoya, yapıştırıcı olarak iletken akrilik yapıştırıcıya ve ayrıca serbest bırakma kağıdına dayanmaktadır.
2. Üç katmanlı mimari, kesici kalıp veya metal kalıp kalıp kesme için çok uygundur, Kalıp kesme için düz kesici veya yuvarlak kesici olabilir.
3. Ürünün genişliği 3 mm ~ 380 mm arasındadır.Standart uzunluk 50 m'dir, ayrıca 100 m, 150 m veya daha uzun yapın, müşterileri sık sık yeniden yükleme zahmetinden kurtarın.
Parça Numarası | Destek Malzemesi | Destek Kalınlığı (mm) | Toplam Kalınlık (mm) | Tutma Gücü Min/inç | Yapışma Mukavemeti kg/25mm | Yapıştırıcı Bileşen | Kalkan Etkinliği 10MHz~ 1GHz (dB) | İletkenlik z-ohm | Entegre termal iletkenlik (W/mK) |
XPH0M123 | Bakır folyo | 0.012 | 0.030±0.01 | ≥1440 | >0.8 | Akrilik | ≥60 | <0.03 | 60 |
XPH0M183 | Bakır folyo | 0.018 | 0.050±0.005 | ≥1440 | >1.0 | Akrilik | ≥60 | <0.03 | 60 |
XPH0M253 | Bakır folyo | 0.025 | 0,06±0,005 | ≥1440 | >1.0 | Akrilik | ≥60 | <0.03 | 80 |
XPH0M353 | Bakır folyo | 0.035 | 0,070±0,005 | ≥1440 | >1.0 | Akrilik | ≥60 | <0.03 | 90 |
XPH0M503 | Bakır folyo | 0.050 | 0,085±0,005 | ≥1440 | >1.0 | Akrilik | ≥60 | <0.03 | 110 |
XPH0M753 | Bakır folyo | 0.075 | 0.11±0.01 | ≥1440 | >1.0 | Akrilik | ≥60 | <0.03 | 130 |
XPH0MA03 | Bakır folyo | 0.100 | 0.135±0.01 | ≥1440 | >1.0 | Akrilik | ≥60 | <0.03 | 160 |
XPH0MA23 | Bakır folyo | 0.125 | 0.15±0.015 | ≥1440 | >1.0 | Akrilik | ≥60 | <0.03 | 170 |
XPH0MA53 | Bakır folyo | 0.150 | 0.20±0.02 | ≥1440 | >1.0 | Akrilik | ≥60 | <0.03 |
190
|
Ürün Özellikleri |
koruyucu ED bakır folyo |
kalınlık 0.009--3mm, genişlik 10-1380mm |
faraday kafesi yapmak daha kolay, EMI odası |
genellikle 400-500kg/rulo |
Fiziksel özellikler |
Yoğunluk:8.9g/cm³ |
Elektriksel iletkenlik (20°C):min %90 IACS tavlanmış için tavlanmış için %80 IACS haddelenmiş ve tavlanmış için min |
Termal iletkenlik(20°C):390W/(m°C) |
Elastik modül: 118000N/m |
Yumuşama sıcaklığı:≥380°C |
sertifika |
teknik koşullar GB/T 5187-2008 standartlarını karşılayın. |
ISO9001-2000 Kalite sistem gereksinimlerine uygun olarak
|
