1.5T ve 1.3T özelleştirilmiş MRI RF KAGE
MRT tarama odası Ürün özellikleri:
RF Kalkanlı odalar, EMC, otomotiv veya askeri araçlardaki kablosuz teknoloji, MRI taramaları vb. gibi birçok farklı uygulama testi gerçekleştirmek için gerekli RF sessiz ortamı sağlar.Bu odalar Smartshield TM modüler RF koruma ile inşa edilmiştir.Elektromanyetik darbe koruması EMPP koruma,TEMPEST (güvenli iletişim) koruma ve mimari koruma tam sistemleri.

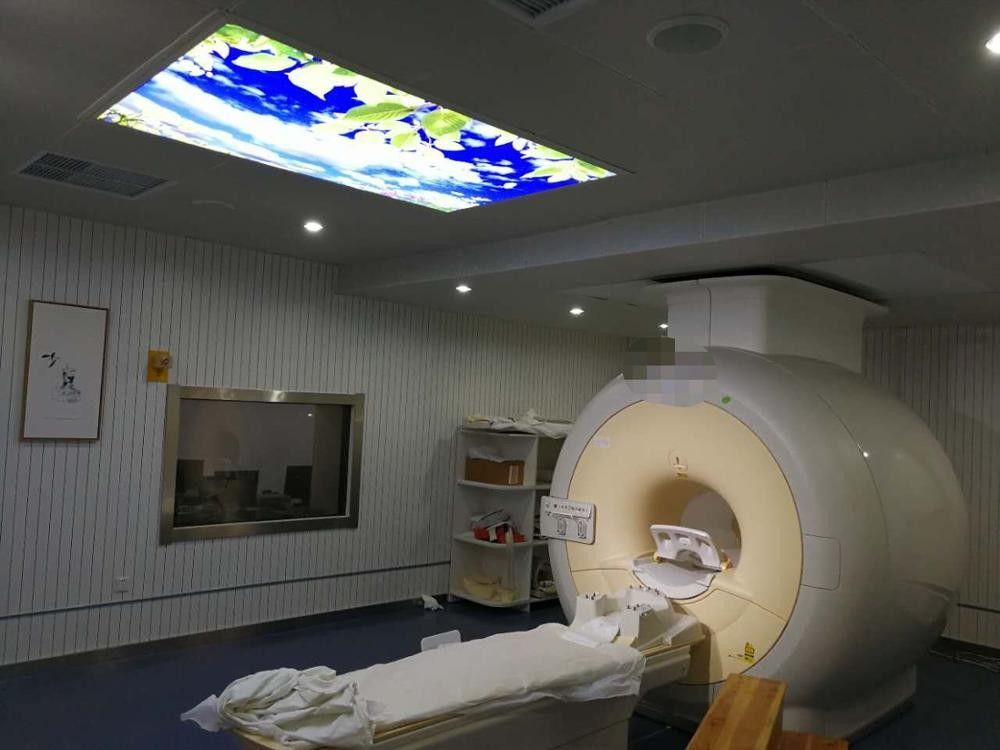

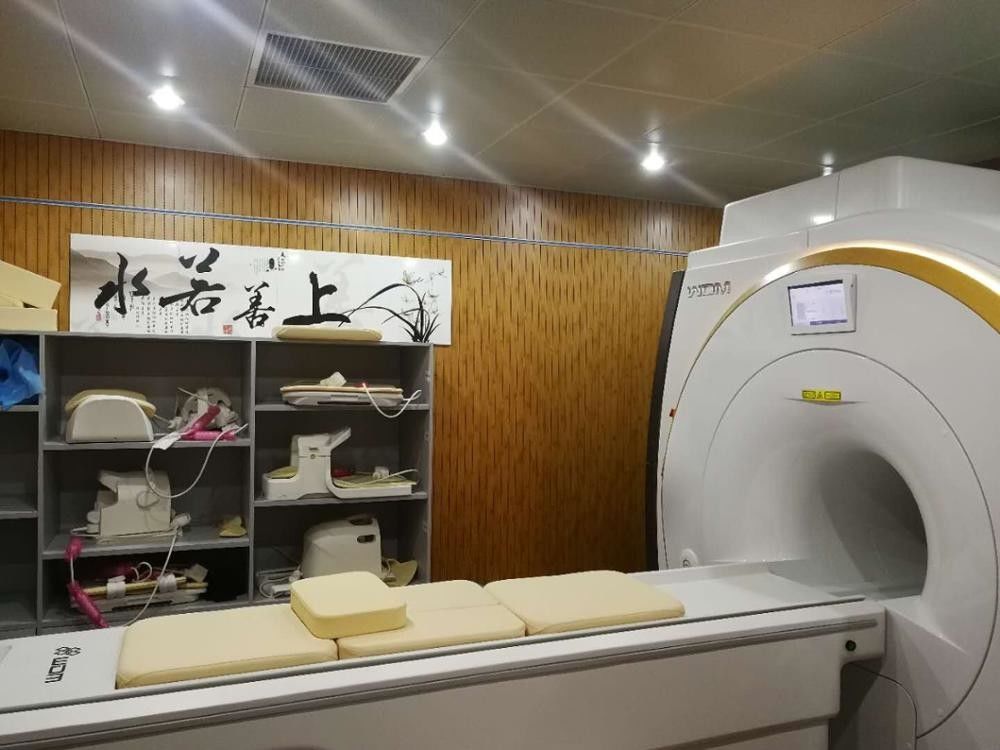

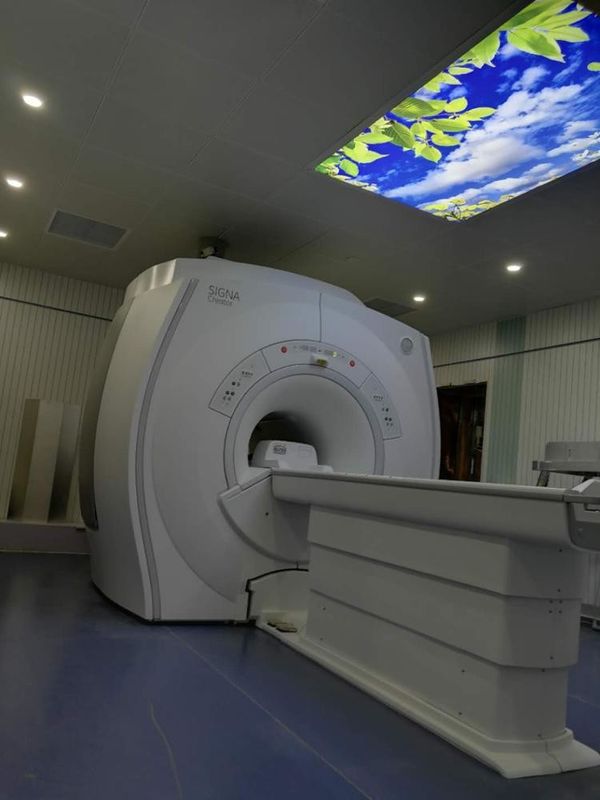

MRT tarama odası:

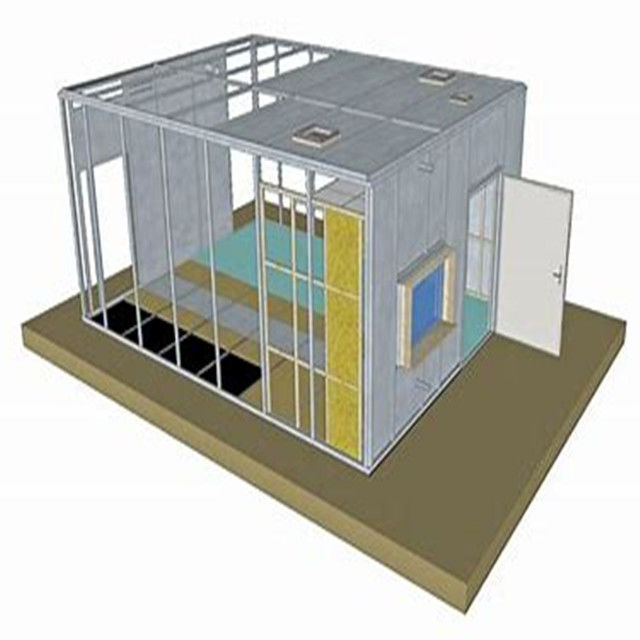

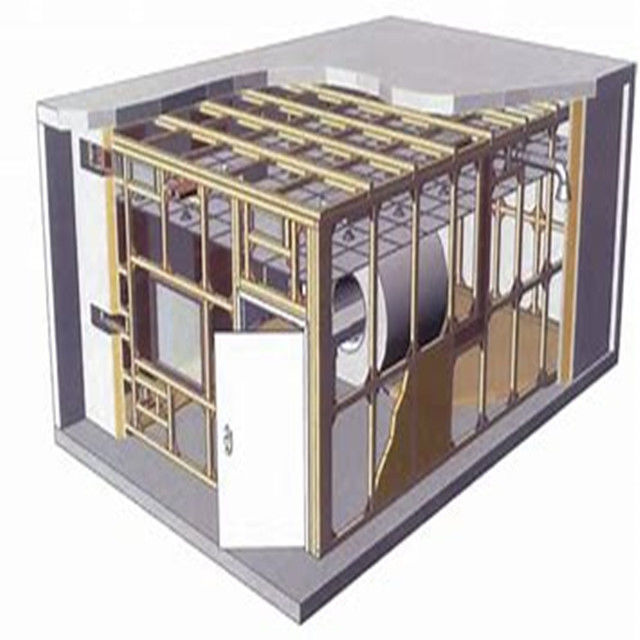

Bu modüler çerçeve yapısı, herhangi bir tasarım kriterine uyabilen elektroplated bakırla sarılmıştır.4 cm (1 3/4 ") yüksek basınçlı dikişler, dikişsiz bir kalkan yüzeyi sunar. İç bağlantı elemanlarının kalkan yüzeyini tasarlandığı için penetre etmeleri gerekmez, bu da kalkanın uzun vadeli ömrünü artırır.
Ürün Özellikleri | ||||
Koruyucu paneller, soğuktan valye edilmiş çelik levhalardan yapılır.plakaların bozulmasını engelleyebilen ve çelik plakaların düzelişini sağlayan. | ||||
Kendini destekleyen çerçeve yapısı bölüm malzemelerinden yapılır. | ||||

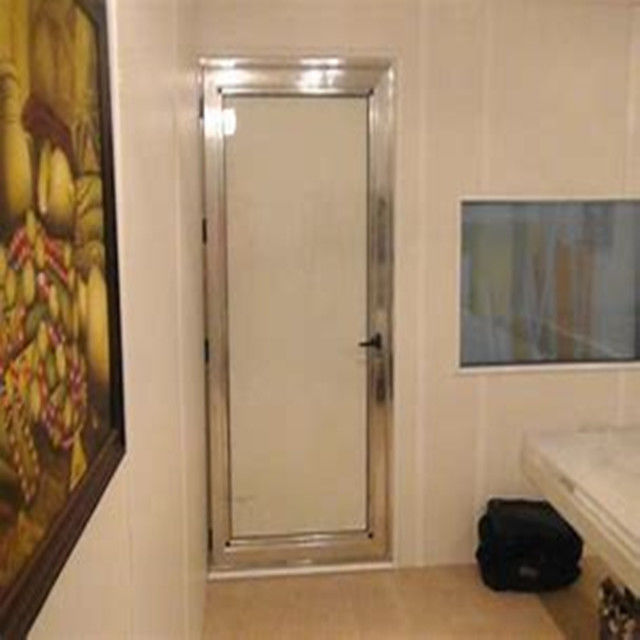

Koruyucu kapı isteğe bağlıdır: standart elektromotif kapı (elektromotif / manuel alternatif), tamamen otomatik koruyucu kapı (şifre ile ışık ile etkinleştirilmiş) kaydırıcı kapı.Stainless çelik süsleme kapının yüzeyinde yer almaktadırKapının standart boyutu:0.85x2 (((m). | ||||
Büyük ölçekli asılı kaydırıcı koruyucu kapı, elektromobil kaydırıcı itme kapısı, elektromobil kaydırıcı gaz torbası kapısı, raylı döner kapı. | ||||
Havalandırmalı pencere, boyutu: 300 × 300 mm ile hücresel dalga kılavuzu tipinde tasarlanmıştır. | ||||
Güç filtresi yüksek performanslı ve düşük sızıntılı durumda. | ||||
Telefon, klima, yangın söndürme cihazları, optik fiber ve CAT5 kabloları özel olarak donatılabilir. | ||||
Koruma odasında dekorasyon standart ekipman oda gereksinimlerine göre düzenlenecek. | ||||
Koruma özellikleri (dB) | ||||
| 14kHz | 85dB | ||
100KHz | 100dB | |||
200KHz | 110dB | |||
Uçak dalgası | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
10-20GHz | 100dB | |||
20-40GHz | 80dB | |||
Uygulama Alanı | ||||
EMC testi | ||||
1 numaralı madde | Modül Panel tipi, 2mm/3mm galvanizli çelik levha | |||
Parça 2 | RF Koruma Kapısı, Açık boyutu:1000*2000mm Ya da Özel boyut | |||
3 numaralı madde | Güç Filtreleri 16A/ 32A/50A/63A Ya da özelleştirilmiş parametreler | |||
4 numaralı madde | Bal çekirdekleri Havalandırma panelleri 300x300x25mm 300x600x25mm Ya da Özel boyut | |||
Parça 5 | RF paneli 300*200mm, dalga kılavuzu da dahil Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Ya da Özel boyut | |||
6 numaralı madde | Zemin Anti-statik zemin veya Laminat zemin Ya da özel malzemeler. | |||
7 numaralı madde | köpüklü RF emici Ferrit kiremit Yüksek güç emici | |||
8 numaralı madde | Berilyum bakır Parmaklar | |||
9 numaralı madde | Çelik dalga kılavuzu | |||
Parça 10 | EMI Koruyucu Gasketi |
MRI tarama odası aksesuarları
Aksesuarlar 1 | MRT kapısı 1.2x2.1M |
Aksesuarlar 2 | MR penceresi 0.8x1.2M |
Aksesuarlar 3 | EMI filtre 16A/ 25A/ 30A |
Aksesuarlar 4 | Bakır Bal çekirdeği filtresi 300x300x25mm 300x600x25mm |
Aksesuarlar 5 | Bakır panel Bakır folyo 1380mmx0,105mm |
Aksesuarlar 6 | Bakır dalga kılavuzu |
Aksesuarlar 7 | Bakır bant 25mm genişlik 50M/rol 50mm genişlik 50M/rol |
Aksesuarlar 8 | Bakır yün 2.5KGS/rol |
Aksesuarlar 9 | Berilyum bakır parmaklar |
