EMI/RFI koruması Dikişli tel örgü dikişleri
Ürün Özellikleri |
Tüm ağ dikişlerinin çapraz kesimi dikdörtgen, yuvarlak, kuyruklu yuvarlak ve kuyruklu çift yuvarlaktır. |
Malzemeler bulunmaktadır. Bronz (Sn/Ph/Bz), teneke bakır kaplamalı çelik (Sn/Cu/Fe), gümüş kaplamalı tunç (Ag/Brass), Monel ve alüminyum ((Al). |
Elastomerik çekirdek, esneklik için çeşitli fonksiyonlara sahiptir (anti-kimya, termal direnç ve su dayanıklılığı). |
Seçim şekli |
Katı yuvarlak tip |

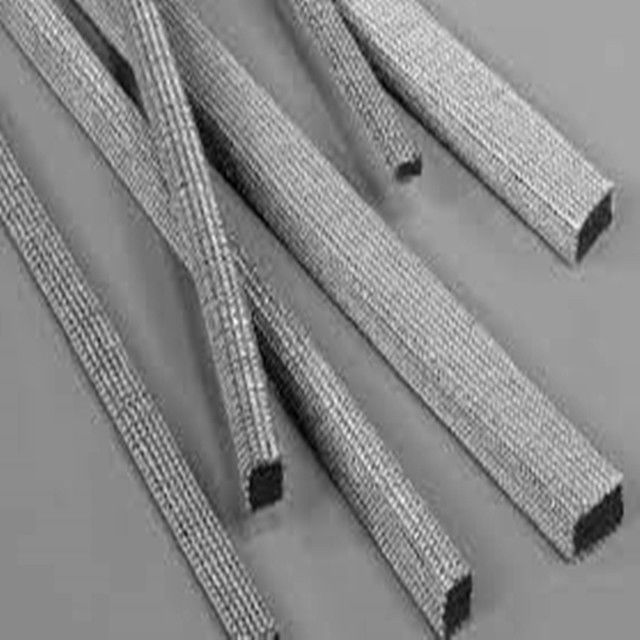

Katı dikdörtgen türü |
Çürük yuvarlak tip |
Pençe tipi katı yuvarlak |
Pençe tipi boş yuvarlak |

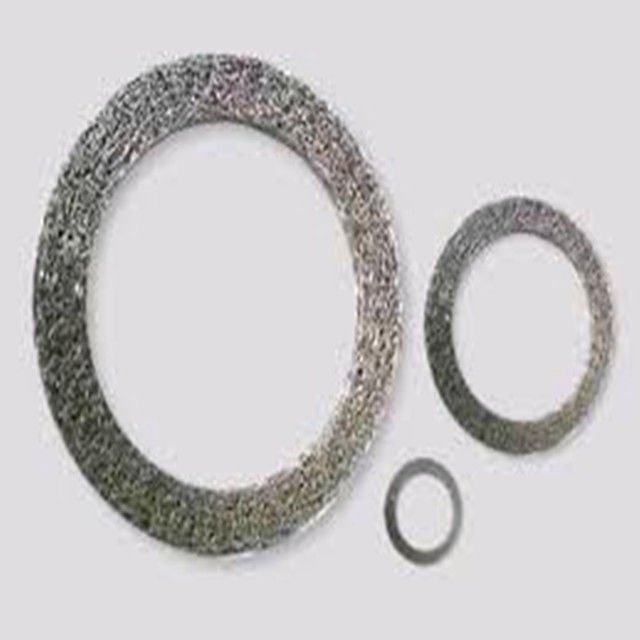

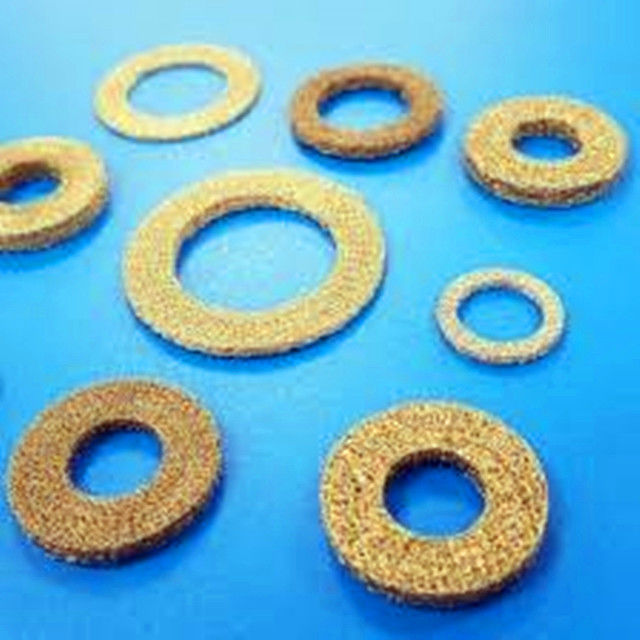

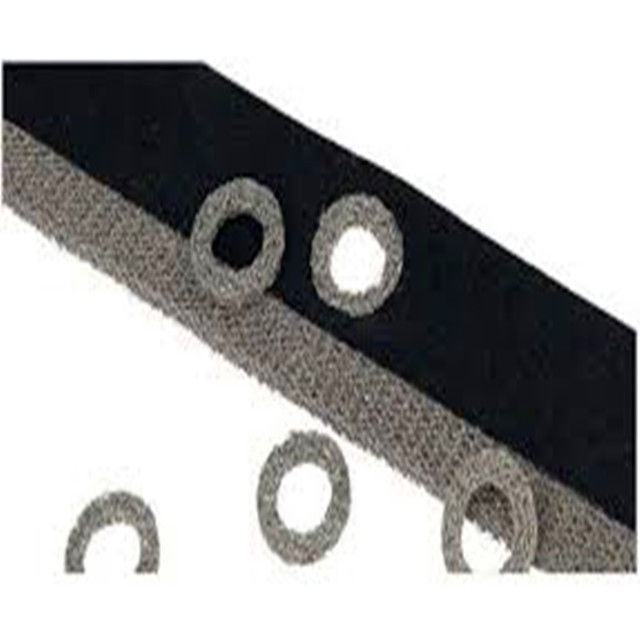

Ürün resmi:

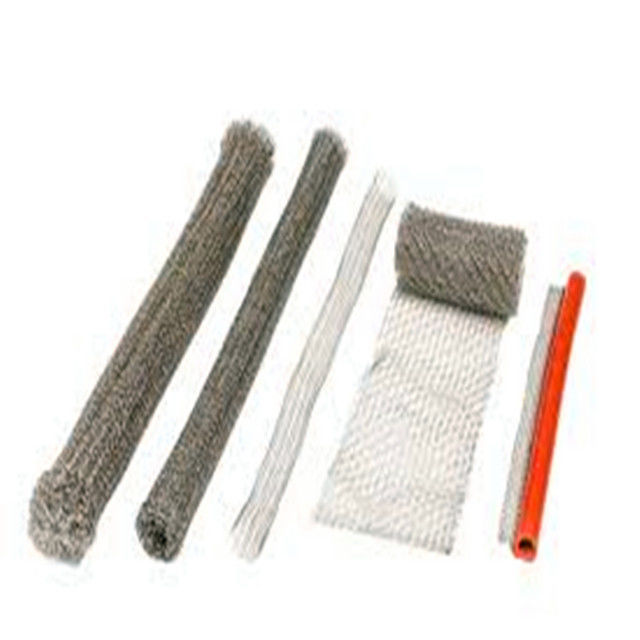

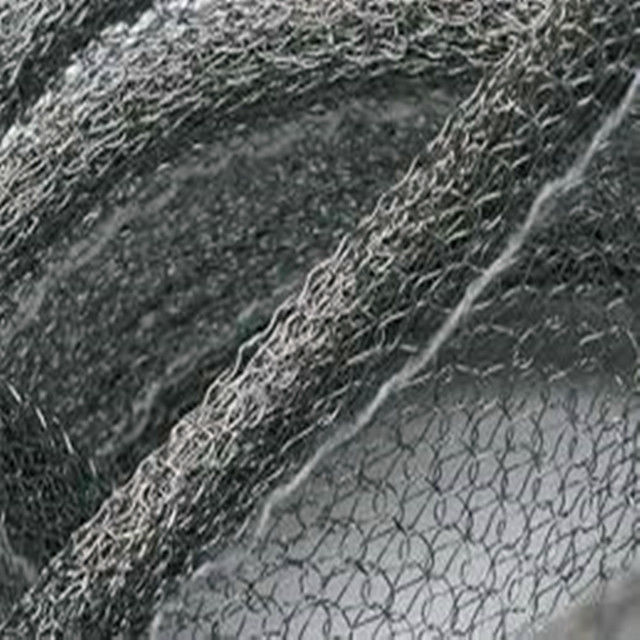

Dikiş örgü:
Elastomer çekirdeği üzerinde örgü tel ağı:
EMI koruma etkinliği:
1Malzeme:
Bakır tel: bakır 65%, çinko 35%
Mor bakır tel: bakır% 99.8
Fosfor bakır tel: bakır 85%-90%, teneke 5%-15%
2Özellikleri:manyetik olmayan, aşınma direnci
3Uygulama:
Elektromanyetik müdahaleye (EMI) karşı koruma gerektiren uygulamalarda sıklıkla kullanılan bakır örgü.
Elektromanyetik müdahalelerin azaltılması veya dışlanması sinyal amplituduna ve
Yaygınlık, erişilebilir ağ sayısı tel çapı ve dokuma malzemelerinin birçok kombinasyonuna göre.
4.Üretim sesi:
Genişliği: Standart 1M, Özel gereksinim kabul edilir.
Uzunluk: 30 m/rol
Boyutu: Standart 60/100/150 mesh/inç
Faraday kafesi koruma paslanmaz çelik tel örgü
Ürün Tanımı
•Malzeme:SUS302,201, 304, 304L, 316, 316L, 310, 310S vb.
•Dikiş:düz, tüy, dutch
•Ağ:1-2800 ağ
•Uygulama:EMI/RFI koruma, Faraday kafesleri, RF penceresi,
• Faraday kafesini korumak için paslanmaz çelik tel örgü listesinin özellikleri
Ağ/inç | Kablo çapı ((mm/inç) | Aperture ((mm) | |
Paslanmaz çelik tel örgü |
100 | 0.089/0.0035 | 0.17 |
110 | 0.1060/0.0040 | 0.1295 | |
120 | 0.0904/0.0037 | 0.1168 | |
150 | 0.0660/0.0026 | 0.1041 | |
160 | 0.0635/0.0025 | 0.0965 | |
180 | 0.0584/0.0023 | 0.0838 | |
200 | 0.0533/0.0021 | 0.737 |
• Faraday kafesini korumak için üretim aralığı paslanmaz çelik tel örgü
Genişliği: Standart 1M, Özel gereksinim kabul edilir.
Uzunluk: 30M/rol
Ağ boyutu: Standart 60/80/100/150 ağ/inç
•Faraday kafesini koruyan paslanmaz çelik tel örgüden dokuma tipi
Basit dokuma, twill dokuma, basit dutch dokuma, twill dutch dokuma
• Faraday kafesini korumak için paslanmaz çelik tel örgü için uygulama
1- Tarama ve filtreleme
2. madencilik, petrol, kimyasal, gıda, tıp, makine üretimi vb. gibi endüstride kullanılır.
•EMI korumaları için kullanılan malzemeler basınçlı örgü tel örgüler
Tel tipi | özellikleri |
Sn/Ph/Bz | ASTM-B-105 tel çapı 0.114mm. CDA C 50700'e uygun |
Sn/Cu/Fe | ASTM-B-520 tel çapı 0.114mm |
Ag/Brass | QQ-W-281 veya AMS-4730 tel çapı 0.114mm |
Monel | QQ-N-281 veya AMS-4730 tel çapı 0.114mm |
