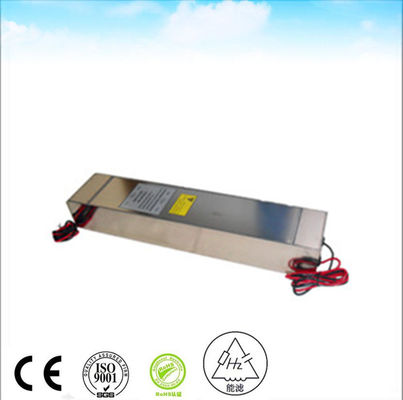

250VAC 16A emi güç hattı filtresi rf koruyucu
Giriş EMI filtresi nasıl çalışır?
Çoğu elektronik, ayrı bir cihaz olarak veya devre kartlarına gömülü bir EMI filtresi içerir.İşlevi, diğer cihazlarla etkileşime neden olabilecek yüksek frekanslı elektronik gürültüyü azaltmaktır.Çoğu ülkede yayılabilecek gürültü miktarını sınırlayan düzenleyici standartlar mevcuttur.
EMI veya Elektro-Manyetik Girişim, istenmeyen elektrik sinyalleri olarak tanımlanır ve iletilen veya yayılan emisyonlar şeklinde olabilir.İletilen EMI, gürültünün elektrik iletkenleri boyunca ilerlediği yerdir ve yayılan EMI, gürültünün manyetik alanlar veya radyo dalgaları olarak havada ilerlediği yerdir.
EMI, elektrik akımının değiştirilmesiyle üretilir ve elektronik güç kaynakları da dahil olmak üzere çeşitli kaynaklardan gelir.Güç kaynakları, bir dizi elektronik bileşeni çalıştırmak için giriş voltajını düzenlenmiş ve izole edilmiş (çoğu durumda) DC voltajlarına dönüştürür.Bu dönüşüm, birkaç kHz'den bir MHz'e kadar değişen yüksek frekanslarda gerçekleştirilir.LED aydınlatma, bilgisayarlar, motor sürücüleri, DC röleler ve akü şarj cihazlarının tümü çalışmak için güç kaynaklarına bağımlıdır.
Bir güç kaynağı için bir EMI filtresi normalde LC devreleri oluşturmak üzere birbirine bağlanan kapasitörler ve indüktörler dahil olmak üzere pasif bileşenlerden oluşur.İndüktör(ler), zararlı, istenmeyen yüksek frekanslı akımları bloke ederken, DC veya düşük frekanslı akımların geçmesine izin verir.Kapasitörler, yüksek frekanslı gürültüyü filtre girişinden uzaklaştırıp güç kaynağına veya toprak bağlantısına yönlendirmek için düşük empedanslı bir yol sağlar.
Filtrenin EMI düzenlemelerini karşılamaya yardımcı olmasının yanı sıra güvenlik standartlarını da karşılaması gerekir.Endüktör sıcaklık artışı ölçülür ve şebeke çalışması için hat, nötr ve toprak arasındaki minimum elektrik aralığı kontrol edilir.Bu, yangın ve elektrik çarpması riskini azaltır.Kapasitörler ayrıca devredeki konumlarına bağlı olarak ayrı ayrı güvenlik sertifikalıdır.Giriş terminalleri arasında özel "X" kapasitörlerinin ve AC devresinden toprağa kadar "Y" kapasitörlerinin kullanılması gerekir.
ANMA GERİLİMİ | 250VAC | ||
ANMA AKIMI | 30A | ||
ÇALIŞMA SIKLIĞI | 50 60Hz | ||
Gerilim düşümü | 1V'den az | ||
Aşırı yükleme | 15 dakika boyunca nominal akımın %140'ı | ||
Harmonik bozulma | Tam nominal akımda %2'den az | ||
Kaçak akım | ≤0,2A@380/230VAC ve 50Hz | ||
Dielektrik Dayanım Gerilimi | 1000VDC (hattan hatta) 1000VDC (hattan kasaya) | ||
DC Yalıtım Direnci | MIL-STD-202 Yöntem 202'ye Göre | ||
Terminal Gücü | MIL-STD-202 Yöntem 211'e Göre | ||
Sıcaklık artışı | MIL-F-15733'e göre | ||
Ekleme Kaybı | ≥100dB@14K-40GHz MIL-STD-220A'ya Göre, Yük Altında | ||
İklimsel Sınıflandırma | 25/070/21 |
