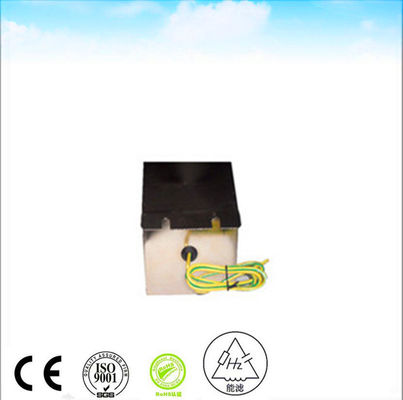

120 250VAC 1 Tek fazlı Emi Güç hattı Filtresi 16A Emc Müdahale Filtresi

MOQ: >=1 Adet
fiyat: $150.00
standard packaging: Bir kartonda 1 adet brüt ağırlık yaklaşık 20Kg
Supply Capacity: Haftada 100 Adet/Adet
Detail Information
Product Description
Detail Information
Menşe yeri
ÇİN
Marka adı
nenglv
Sertifika
ce
Model numarası
HZ-16C-G
tip:
EMI Filtresi
Aktarım İşlevi:
Düşük Geçiş
Paket Tipi:
Geçiş Deliği
Nominal Merkez Frekansı:
50/60HZ
3dB Bant Genişliği:
14K
Ekleme Kaybı:
100db
Giriş Empedansı:
50Ohm
Durdurma Bandı Zayıflaması:
100db
Nominal gerilim:
120/250VAC
Nominal akım:
16A 30A
Çalışma Frekansı:
50/60HZ
Başvuru:
RF Ekranlama Odası
Liman:
Şangay
Vurgulamak:

1 tek fazlı emi filtre

,

120v Ac Emi Filtre

,

tek fazlı emi filtre 16A

Product Description
250VAC 16A emi toprak hattı filtresi rf ekranlama


EMI Filtresi Akım Derecelendirmeleriyle İlgili İpuçları
Bir filtre için geçerli derecelendirme gereksinimlerini belirlemek için, bağlı olduğu sistem için maksimum akım derecelendirme özelliklerini göz önünde bulundurun.Bu, filtreye bağlanacak yükün maksimum karekök (RMS) amper veya beygir gücü derecesidir.Mevcut bir kesici varsa, filtre her zaman kesici derecesini karşılayacak veya aşacak şekilde derecelendirilmelidir.

Daha yüksek akım derecelendirmeleri elde etmek için bazı filtre türlerini paralel bağlayabilirsiniz.Bu yaklaşımın çalışması için aynı filtre modellerini kullanmanız gerekir ve bağlantı, filtrelerin akımı eşit olarak paylaşmasına izin vermelidir.Süreç boyunca Ulusal Elektrik Yasasına (NEC) ve tüm yerel elektrik kurallarına uyduğunuzdan emin olun.


Ürün Açıklaması

ANMA GERİLİMİ 250 VAC
ANMA AKIMI 30 A
OPERASYONEL FREKANS 50 60Hz
Gerilim düşümü 1V'den az
Aşırı yükleme 15 dakika boyunca nominal akımın %140'ı
Harmonik bozulma %2'den az @ tam anma akımı
Kaçak akım ≤0.2A@380/230VAC ve 50Hz
Dielektrik Dayanım Gerilimi 1000VDC (hattan hatta) 1000VDC (hattan kasaya)
DC İzolasyon Direnci MIL-STD-202 Yöntemine Göre 202
Terminal Gücü MIL-STD-202 Yöntemine Göre 211
Sıcaklık artışı MIL-F-15733 uyarınca
Ekleme Kaybı ≥100dB@14K-40GHz, MIL-STD-220A uyarınca, Yük Durumunda
iklim sınıflandırması 25/070/21



  • Güç ve kontrol kablolarını ayrı tutmayı hedefleyin.Güç ve kontrol kablolarının paralel gitmediğinden emin olun.Kabloların kesişmesi gerekiyorsa, kabloların mümkün olduğunca dik veya dik açıda kesiştiğinden emin olun.
  • İletkenleri panele mümkün olduğunca yakın yönlendirin.
  • Filtre giriş ve çıkış iletkenlerinin ayrıldığından emin olun.
  • Giriş ve çıkış uçlarını ayrı tutun.
  • Gerekirse, özellikle yayılan gürültüden korunması gereken tarafta blendajlı kablo kullanın.

Blendajlı kabloların blendajının her iki uçta sonlandırıldığından emin olun.
