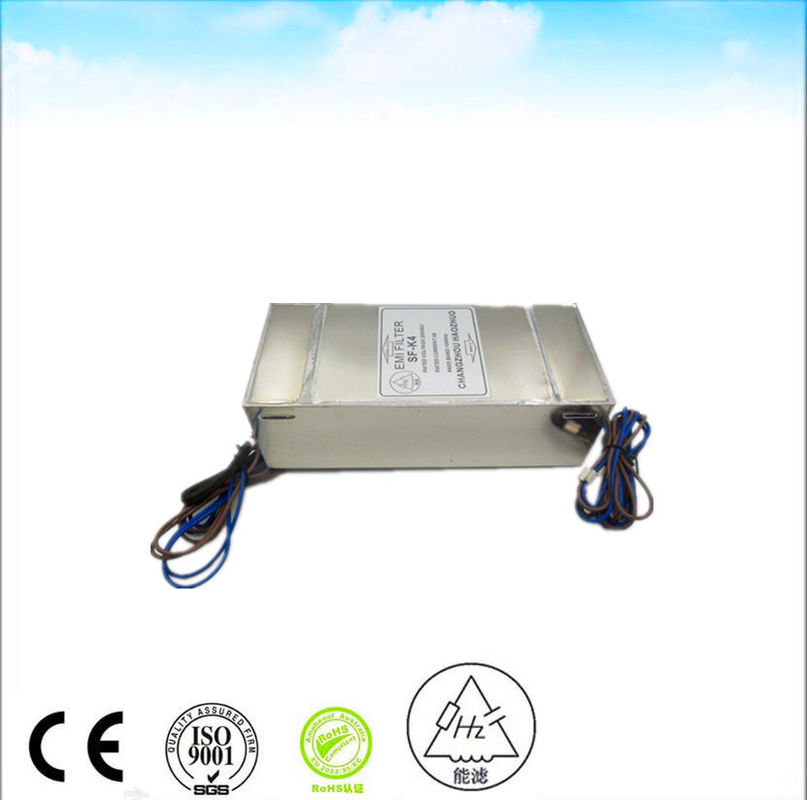

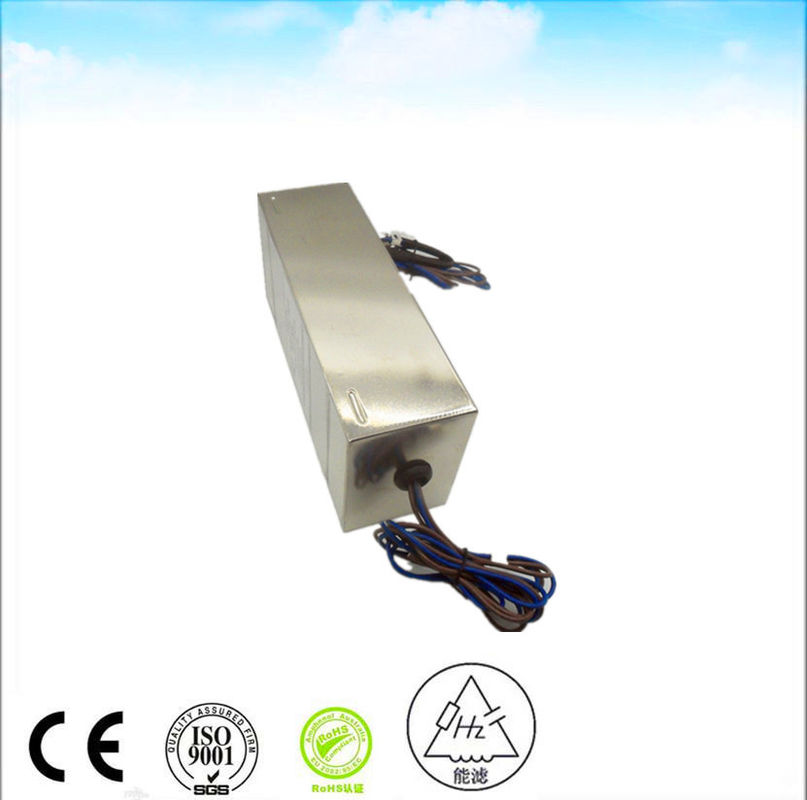

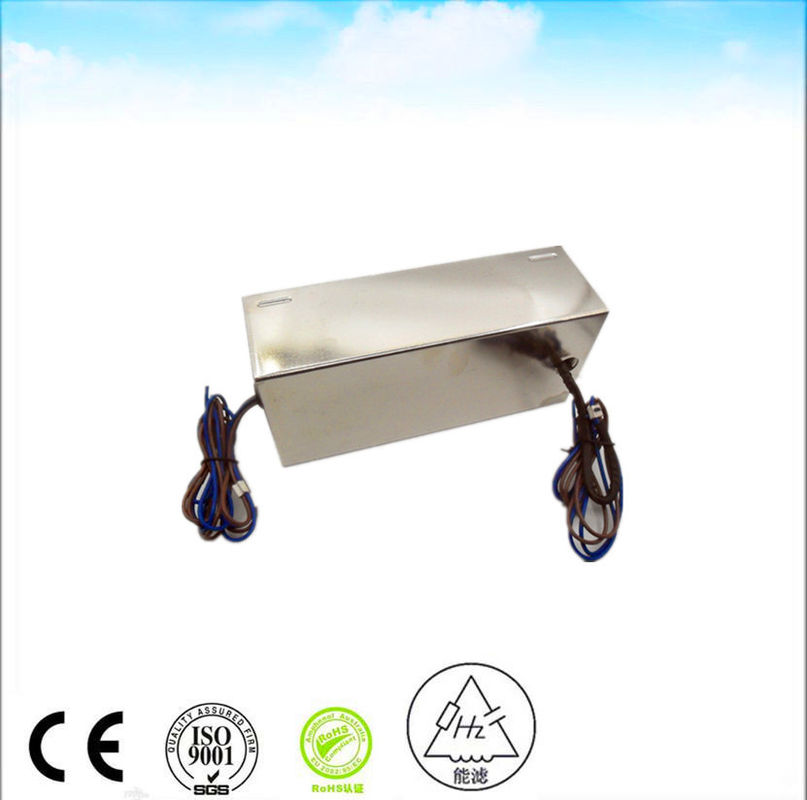

Klima Sinyal Hattı Yankısız Odası için 4 Hat 3a Emi Sinyal Filtresi
Gürültüyü bastırmak için kullanılan iki temel yöntem vardır: filtreler ve kalkanlar.Bunlar birbirini destekleyen bir ilişkiye sahiptir;Her ikisine de genel olarak ihtiyaç duyulmasına rağmen, çok az gürültü varsa her ikisi de basitleştirilebilir.Kalkanlar genellikle metalden yapılır.Tüm elektronik cihazı kapsamaları gerektiğinden, büyük olma eğilimindedirler.Bu, cihazın maliyetini ve ağırlığını da artırma eğiliminde oldukları anlamına gelir.Filtreler elektronik bileşenlerdir ve bunları ustaca kullanmak, kalkanları basitleştirmenize ve elektronik cihazların maliyetini ve ağırlığını azaltmaya yardımcı olabilir.
Bu bölüm, filtre çalışma prensiplerine kısa bir genel bakış sunar ve filtrelerin ustaca kullanımı için iyi bir bilgi temeli sağlamak için tipik bir devre konfigürasyonunu açıklar.Elektromanyetik gürültüyü ortadan kaldırmak için kullanılan filtre devrelerine tipik olarak EMI bastırma filtreleri denir, ancak burada sadece "filtreler" olarak anılacaktır.
| Tip |
hedef gürültü |
Gürültüyü ayırmak için kullanılan bilgiler |
Sinyal/gürültü farkı |
uygulama yöntemi |
Başlıca uygulamalar |
| EMI bastırma filtresi |
Genel olarak radyo gürültüsü |
Frekans dağılımında sapma |
sinyal |
Düşük frekanslı |
Alçak geçiş filtresi |
Genel olarak elektrik devreleri |
| Gürültü |
Yüksek frekans |
| Ortak mod jikle bobini |
Ortak mod gürültüsü |
İletim modundaki fark |
sinyal |
Normal |
kuplaj bobini |
Güç kaynakları (AC/DC)
diferansiyel sinyal |
| Gürültü |
Yaygın |
| Dalgalanma engelleyici |
Yüksek voltaj dalgalanmaları |
Voltaj farkı |
sinyal |
Alçak gerilim |
Doğrusal olmayan direnç
Boşaltma boşluğu vb. |
Genel olarak elektronik cihazlar
(dalgalanma giriş noktası) |
