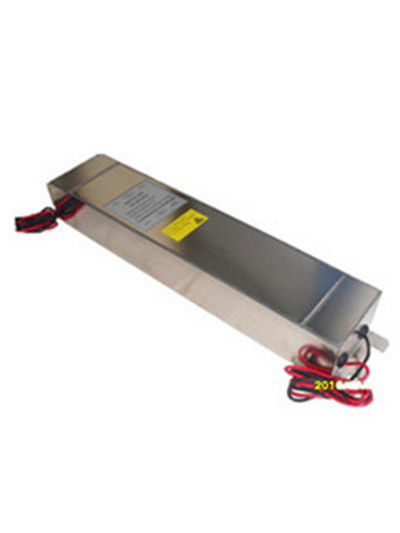

1p 50 60 Hz 16a 220v Rfi Ac Emi Güç Hattı Filtresi Tasarımı Dc Hat Filtresi Rf Kalkanlı Oda Emc Yankısız Oda
-
Vurgulamak
220VAC Emi Güç Hattı Filtresi
,emi rfi ac güç hattı filtreleri
,Rfi emi güç hattı filtre tasarımı
-
ÜrünRF KALKANI İÇİN EMI GÜÇ FİLTRESİ
-
Nominal Akım16A
-
Nominal Frekans50/60 Hz
-
Nominal Gerilim220VAC
-
Gerilim düşümü1V'den az
-
Aşırı yük15 dakika boyunca nominal akımın %140'ı
-
Harmonik Bozulma% 2'den az @ tam nominal akım
-
Dielektrik dayanıklı voltaj1000VDC (hattan hatta) 1000VDC (hattan kasaya)
-
Etkili koruma10KHz≥60dB
-
DC Yalıtım DirenciMIL-STD-202 Yöntem 202'ye Göre
-
İklimsel Sınıflandırma25/070/21
-
Menşe yeriPRÇin
-
Marka adıHAOZHUO
-
Sertifikace
-
Model numarasıHZ-2X16C5
-
Min sipariş miktarıSİPARİŞ BAŞINA 10 ADET
-
Ambalaj bilgilerikarton
-
Yetenek teminiHaftada 100 ADET
1p 50 60 Hz 16a 220v Rfi Ac Emi Güç Hattı Filtresi Tasarımı Dc Hat Filtresi Rf Kalkanlı Oda Emc Yankısız Oda

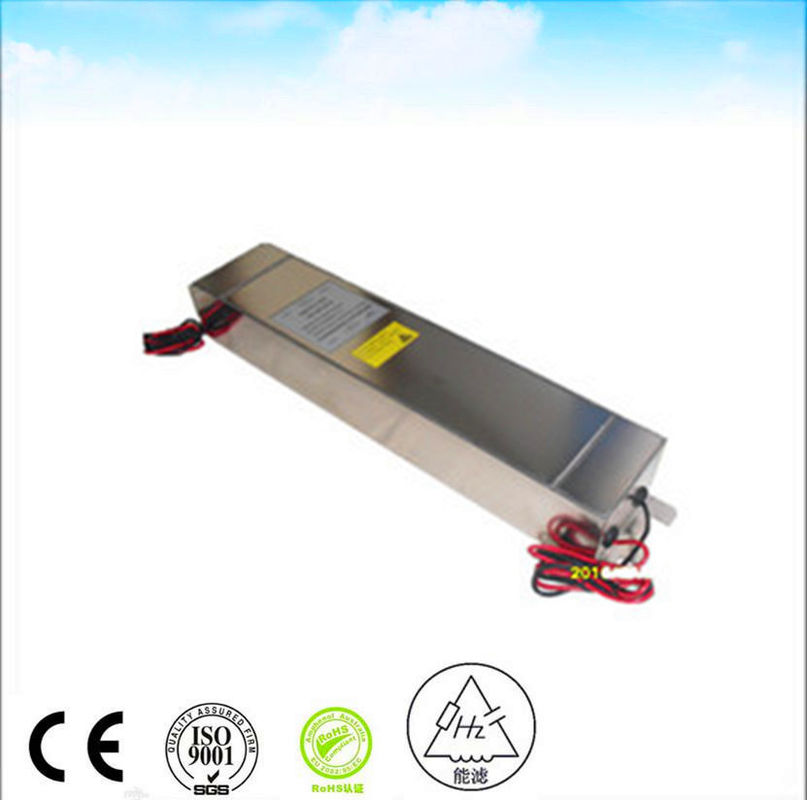

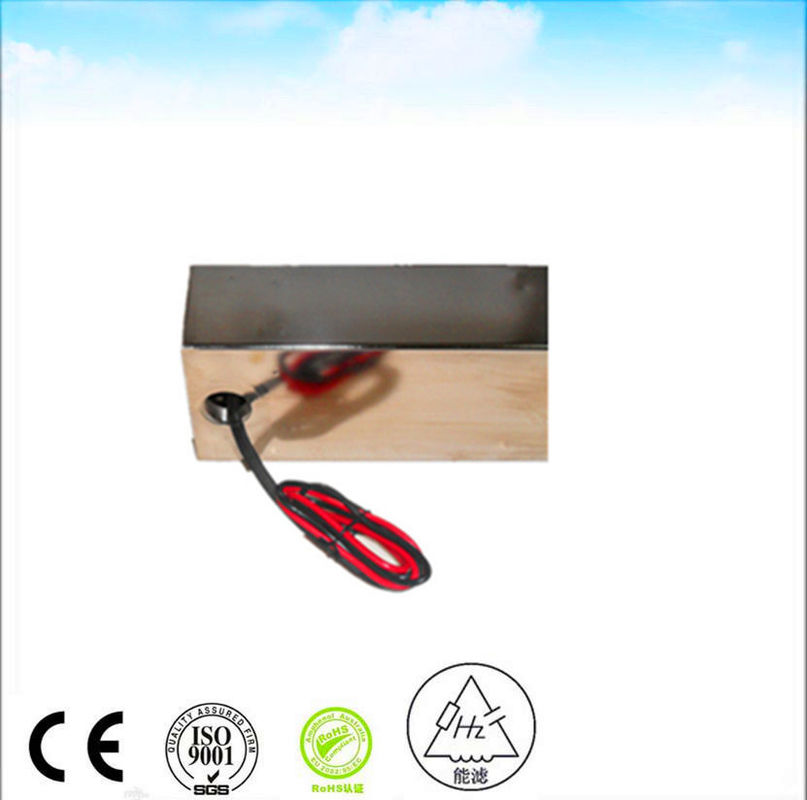

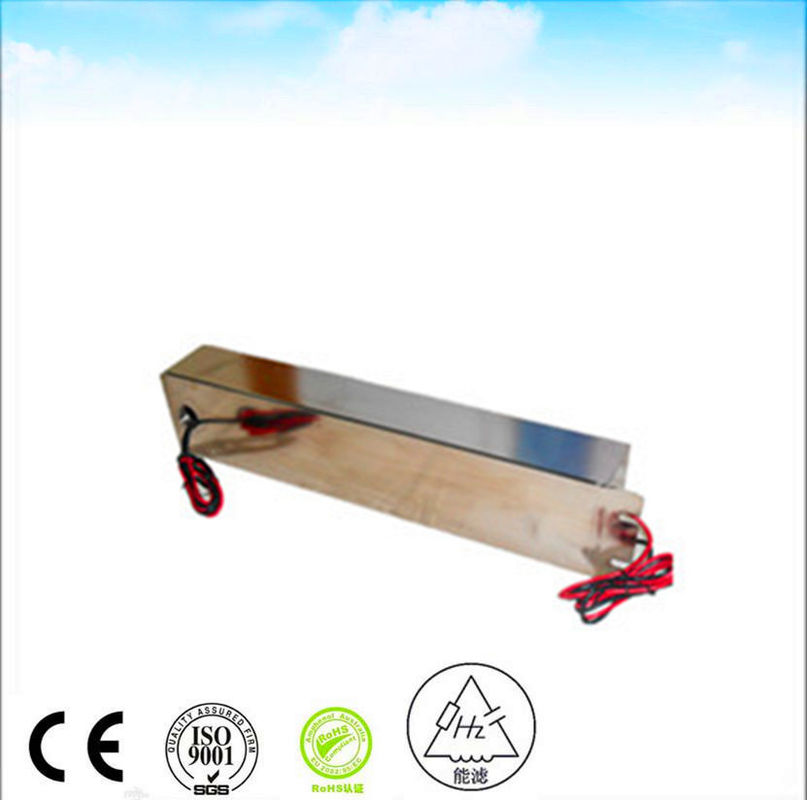

1P 220VAC 50/60 Hz16A RF SHIELDING ODASI İÇİN EMI GÜÇ HATTI FİLTRESİ
Çoğu elektronik cihaz, ayrı bir cihaz olarak veya devre kartlarına gömülü bir EMI filtresi içerir. Görevi, diğer cihazlarla parazite neden olabilecek yüksek frekanslı elektronik gürültüyü azaltmaktır. Çoğu ülkede yayılabilecek gürültü miktarını sınırlayan düzenleyici standartlar mevcuttur.
|
Performans Verileri |
|
Voltaj Düşüşü: 1V'den Az |
|
Aşırı Yük: 15 dakika boyunca nominal akımın %140'ı |
|
Harmonik Bozulma: Tam nominal akımda %2'den Az |
|
Kaçak Akım: ≤0.2A@380/230VAC ve 50Hz |
|
Dielektrik Dayanım Gerilimi: 1000VDC (hat-hat) 1000VDC (hat-kasa) |
|
DC Yalıtım Direnci: MIL-STD-202 Yöntem 202'ye Göre |
|
Terminal Dayanımı: MIL-STD-202 Yöntem 211'e Göre |
|
Sıcaklık Artışı: MIL-F-15733'e Göre |
|
Ekranlama etkinliği: |
|
10KHz≥60dB |
|
1MHz~20MHz≥100dB |
|
20MHz~18GHz≥100dB |
|
18GHz~40GHz≥80dB |
|
İklim Sınıflandırması: 25/070/21 |
EMI güç hattı filtresi olarak da adlandırılan bir güç hattı filtresi, güç hattındaki belirli bir frekans noktasını veya belirli bir frekans noktasının dışındaki frekansı etkili bir şekilde filtreleyen pasif, çift yönlü bir ağdır. Hat filtreleri şebekedeki elektromanyetik parazit (EMI) için tasarlanmıştır ve genellikle indüktörler, kapasitörler ve dirençlerden oluşan frekansa seçici iki portlu bir ağdır. Aslında bir tür filtredir ve çalışma prensibine göre yansıtma filtresi olarak da adlandırılabilir. Filtre durdurma bandında yüksek seri empedans ve düşük paralel empedans sağlar, gürültü kaynağını ve empedansını yük empedansıyla ciddi şekilde uyumsuz hale getirerek istenmeyen frekans bileşenlerini gürültü kaynağına geri iletir.
Güç hattı filtresi seçilirken üç ana gösterge dikkate alınmalıdır: birincisi voltaj ve akım, ardından ekleme kaybı ve son olarak boyut ve yapıdır. Filtrenin iç kısmı tipik olarak potlanmış olduğundan, çevre ana endişe kaynağı değildir. Ancak, tüm potlama malzemelerinin ve filtre kapasitörlerinin sıcaklık özellikleri, güç filtresinin çevresel özellikleri üzerinde bir miktar etkiye sahiptir.
